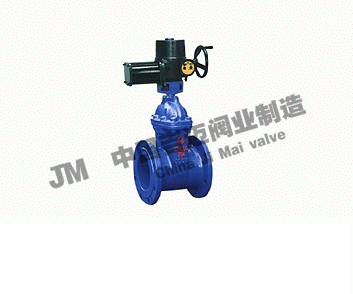

一、電動彈性座封閘閥產品概述：
RVEX電動彈性座封閘閥可根據用戶的要求配置各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點。
電動彈性座封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節合截流裝置使用。
二、電動彈性座封閘閥優點及缺點
優點
1.流體阻力小,密封面受介質的忡刷和侵蝕小
2.開閉較省力.
3.介質流向不受限制,不擾流、不降低壓力。
4.形體簡單,結構長度短，制造工藝性好，適用范圍廣。
缺點
1. 密封面之間易引起沖蝕和擦傷，維修比較困難。
2.外形尺寸較大，開啟需要一定的空間，開閉時間長。
3.結構較復雜
三、電動彈性座封閘閥性能參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
四、電動彈性座封閘閥零件材質
|
NO.
|
零件名稱
|
材質
|
|
1
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
2
|
閘板
|
球墨鑄鐵外覆三元乙丙或丁睛橡膠
|
|
3
|
閥桿
|
不銹鋼
|
|
4
|
閥蓋
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
5
|
支架
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
6
|
電動頭
|

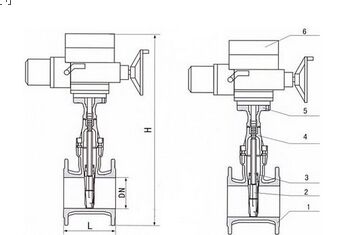

五、電動彈性座封閘閥外形尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H（全開）
|
732
|
773
|
820
|
870
|
915
|
1003
|
1110
|
1263
|
1630
|
1550
|
1610
|
1900
|
1938
|
2120
|
