上海吉邁閥門制造有限公司主要生產≦防腐蝕襯氟閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

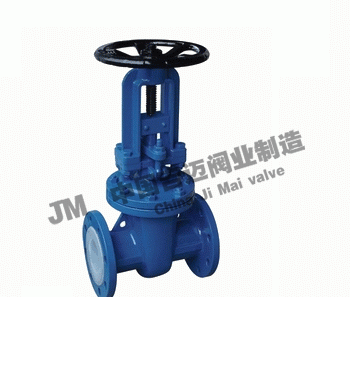

Z41F46、Z641F46、Z941F46耐腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
基本型號
|
手動
|
Z41F3
|
Z40F3
|
蝸輪
|
Z441F3
|
Z440F3
|
|
Z41F46
|
Z40F46
|
Z541F46
|
Z540F46
|
|
氣動
|
Z641F3
|
Z640F3
|
電動
|
Z941F3
|
Z940F3
|
|
Z641F46
|
Z640F46
|
Z941F46
|
Z940F46
|
技術規范
|
設計標準
|
GB12234
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動
|
主要零部件材料表
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄閥
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/端蓋/閘板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
4
|
填料/壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
緊固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
WCB
|
WCB
|
WCB
|
主要外型和連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN0.6MPa
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Ф12
|
100
|
100
|
120
|
5
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Ф12
|
100
|
120
|
140
|
6
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Ф12
|
120
|
130
|
150
|
7
|
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Ф14
|
120
|
156
|
185
|
10
|
|
40
|
11/2
|
240
|
130
|
100
|
80
|
3
|
16
|
4-Ф14
|
160
|
165
|
205
|
18
|
|
50
|
2
|
250
|
140
|
110
|
90
|
3
|
16
|
4-Ф14
|
160
|
350
|
400
|
25
|
|
65
|
21/2
|
270
|
160
|
130
|
110
|
3
|
16
|
4-Ф14
|
180
|
370
|
435
|
30
|
|
80
|
3
|
280
|
185
|
150
|
125
|
3
|
18
|
4-Ф18
|
180
|
430
|
510
|
43
|
|
100
|
4
|
300
|
205
|
170
|
145
|
3
|
18
|
4-Ф18
|
220
|
495
|
595
|
58
|
|
125
|
5
|
325
|
235
|
200
|
175
|
3
|
20
|
8-Ф18
|
220
|
610
|
735
|
100
|
|
150
|
6
|
350
|
260
|
225
|
200
|
3
|
20
|
8-Ф18
|
240
|
670
|
820
|
115
|
|
200
|
8
|
400
|
315
|
280
|
255
|
3
|
22
|
8-Ф18
|
240
|
815
|
1015
|
145
|
|
250
|
10
|
450
|
370
|
335
|
310
|
3
|
24
|
12-Ф18
|
240
|
965
|
1215
|
230
|
|
300
|
12
|
500
|
435
|
395
|
362
|
4
|
24
|
12-Ф23
|
280
|
1140
|
1440
|
335
|
|
350
|
14
|
550
|
485
|
445
|
412
|
4
|
26
|
12-Ф23
|
280
|
1275
|
1625
|
540
|
|
400
|
16
|
600
|
535
|
495
|
462
|
4
|
28
|
16-Ф23
|
320
|
1445
|
1845
|
670
|
|
450
|
18
|
650
|
590
|
550
|
518
|
4
|
28
|
16-Ф23
|
320
|
1530
|
1980
|
780
|
|
500
|
20
|
700
|
640
|
600
|
568
|
4
|
30
|
16-Ф23
|
360
|
1725
|
2225
|
850
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H
|
H1
|
WT(Kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
100
|
110
|
125
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
100
|
120
|
140
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
132
|
155
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
120
|
156
|
185
|
11
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
167
|
210
|
20
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
358
|
410
|
28
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
375
|
440
|
32
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
180
|
435
|
515
|
45
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
220
|
500
|
600
|
60
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
220
|
615
|
740
|
110
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
24
|
8-Ф23
|
240
|
675
|
825
|
120
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
280
|
820
|
1020
|
150
|
|
250
|
10
|
450
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
320
|
970
|
1220
|
240
|
|
300
|
12
|
500
|
440
|
400
|
368
|
4
|
28
|
12-Ф23
|
320
|
1145
|
1445
|
340
|
|
350
|
14
|
550
|
500
|
460
|
428
|
4
|
30
|
16-Ф23
|
360
|
1280
|
1630
|
550
|
|
400
|
16
|
600
|
565
|
515
|
482
|
4
|
32
|
16-Ф25
|
400
|
1450
|
1850
|
680
|
|
450
|
18
|
650
|
615
|
565
|
532
|
4
|
32
|
20-Ф25
|
500
|
1538
|
1988
|
795
|
|
500
|
20
|
700
|
670
|
620
|
585
|
4
|
34
|
20-Ф25
|
500
|
1730
|
2230
|
880
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
120
|
110
|
130
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
120
|
140
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
135
|
160
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
160
|
190
|
13
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
170
|
220
|
25
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
360
|
410
|
32
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
380
|
440
|
38
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
180
|
440
|
520
|
50
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
240
|
500
|
600
|
68
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
240
|
615
|
740
|
125
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
280
|
680
|
830
|
170
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
280
|
820
|
1020
|
210
|
|
250
|
10
|
450
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
320
|
980
|
1230
|
260
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
34
|
12-Ф25
|
320
|
1150
|
1450
|
480
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
400
|
1285
|
1635
|
620
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
400
|
1455
|
1855
|
805
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-Ф30
|
500
|
1545
|
1990
|
880
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-Ф34
|
500
|
1735
|
2235
|
920
|
PN2.5MPa
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H
|
H1
|
WT(Kg)
|
|
PN2.5MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-Ф14
|
120
|
110
|
130
|
8
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
120
|
140
|
9
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
160
|
135
|
160
|
10
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
160
|
190
|
14
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
180
|
170
|
220
|
28
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
180
|
360
|
410
|
36
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
22
|
8-Ф18
|
240
|
380
|
440
|
45
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
240
|
440
|
520
|
58
|
|
100
|
4
|
300
|
230
|
190
|
160
|
3
|
24
|
8-Ф23
|
280
|
500
|
600
|
76
|
|
125
|
5
|
325
|
270
|
220
|
188
|
3
|
28
|
8-Ф25
|
280
|
615
|
740
|
143
|
|
150
|
6
|
350
|
300
|
250
|
218
|
3
|
30
|
8-Ф25
|
320
|
680
|
830
|
178
|
|
200
|
8
|
400
|
360
|
310
|
278
|
3
|
34
|
12-Ф25
|
320
|
820
|
1020
|
243
|
|
250
|
10
|
450
|
425
|
270
|
332
|
3
|
36
|
12-Ф30
|
400
|
980
|
1230
|
275
|
|
300
|
12
|
500
|
485
|
430
|
390
|
4
|
40
|
16-Ф30
|
400
|
1150
|
1450
|
520
|
|
PN4.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
46
|
2
|
14
|
4-Ф14
|
160
|
220
|
240
|
9
|
|
20
|
3/4
|
150
|
105
|
75
|
56
|
2
|
16
|
4-Ф14
|
180
|
256
|
280
|
12
|
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
16
|
4-Ф14
|
180
|
275
|
305
|
14
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
