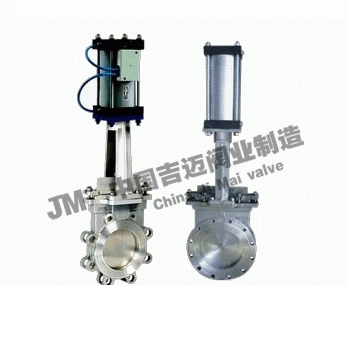

PZ673H氣動刀形閘閥采用刀形閘板，具有良好的剪切截止作用，最適宜于漿料、粉粒料、纖維、漿液、泥沙漿、污水處理等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。材質：鑄鐵、碳鋼、不銹鋼。 尺寸范圍：DN50～DN1000。最大壓力：2.5MPa。
【介紹】：
PZ673H氣動刀形閘閥分為上下兩部分，上半部分為氣動執行器，下半部分為刀形閘閥，具有啟閉速度快、設計合理、結構緊湊、密封可靠。
【工作原理】：
PZ673H氣動刀形閘閥是在手動刀閘閥基礎上加一個氣動執行器，通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。
【產品特點】：
1、采用對夾一體式結構，體積小，重量輕。
2、采用可更換式密封結構，維修跟換更方便。
3、完全敞開的通道，可以防止介質在閥內的沉積。
4、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
【可選附件】：
1、信號反饋。
2、電/氣閥門定位器（調節型用）。
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
【產品其他參數】：
主要外形及連接尺寸
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
MP
|
50
|
48
|
90
|
110
|
/
|
4-M12
|
1.0
MPa
|
50
|
48
|
100
|
125
|
335
|
4-M16
|
|
65
|
48
|
110
|
130
|
/
|
4-M12
|
65
|
48
|
120
|
145
|
363
|
4-M16
|
|
80
|
51
|
125
|
150
|
550
|
4-M16
|
80
|
51
|
135
|
160
|
395
|
4-M16
|
|
100
|
51
|
145
|
170
|
620
|
4-M16
|
100
|
51
|
155
|
180
|
465
|
8-M16
|
|
125
|
57
|
175
|
200
|
650
|
8-M16
|
125
|
57
|
185
|
210
|
530
|
8-M16
|
|
150
|
57
|
200
|
225
|
750
|
8-M16
|
150
|
57
|
210
|
240
|
630
|
8-M20
|
|
200
|
70
|
255
|
280
|
960
|
8-M16
|
200
|
70
|
265
|
295
|
750
|
8-M20
|
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
|
300
|
76
|
362
|
395
|
1200
|
12-M20
|
300
|
76
|
368
|
400
|
1120
|
12-M20
|
|
350
|
76
|
412
|
445
|
1330
|
12-M20
|
350
|
76
|
428
|
460
|
1260
|
16-M20
|
|
400
|
89
|
462
|
495
|
1600
|
16-M20
|
400
|
89
|
482
|
515
|
1450
|
16-M22
|
|
450
|
89
|
518
|
550
|
1650
|
16-M20
|
450
|
89
|
532
|
565
|
1600
|
20-M22
|
|
500
|
114
|
568
|
600
|
1800
|
16-M20
|
500
|
114
|
585
|
620
|
1800
|
20-M22
|
|
600
|
114
|
670
|
705
|
2300
|
20-M22
|
600
|
114
|
685
|
725
|
2300
|
20-M27
|
|
700
|
127
|
775
|
810
|
2500
|
24-M22
|
700
|
127
|
800
|
840
|
2500
|
24-M27
|
|
800
|
127
|
880
|
920
|
2800
|
24-M27
|
800
|
127
|
898
|
950
|
2800
|
24-M30
|
|
900
|
154
|
980
|
1020
|
3100
|
27-M27
|
900
|
154
|
1005
|
1050
|
3100
|
28-M30
|
|
1000
|
165
|
1080
|
1120
|
3400
|
28-M27
|
1000
|
165
|
1115
|
1160
|
3400
|
28-M30
|
|
1200
|
190
|
1295
|
1340
|
3600
|
32-M30
|
1200
|
180
|
1325
|
1380
|
3600
|
32-M36
|
