上海吉邁閥門制造有限公司主要生產≦傘齒輪平板閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

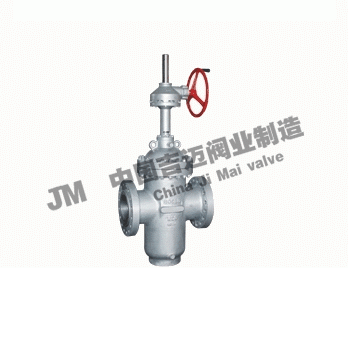

傘齒輪平板閘閥產品概述：

傘齒輪平板閘閥有帶導流孔型、無導流孔型、調節型等幾種結構形式，適用于天然氣、油品、化工、城建、環保等行業，其中抗硫系列產品適用于含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。

公稱壓力		產品型號
1.0～16.0MPa 150～900Lb	無導流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有導流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

性能規范

壓力等級		常溫下壓力試驗（MPa）				適用溫度（℃）			適用介質a
壓力等級		殼體	左密封	右密封	低壓密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公稱壓力（MPa）	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件材料

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
“Z”	WCB	合金鋼（特殊處理）	不銹鋼	合金鋼（特殊處理）	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
“KZ”型	WCB	合金鋼（特殊處理）	抗硫不銹鋼	合金鋼（特殊處理）	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”

產品標準

API 6D	管道閥門
JB/T5298	管線用鋼制平板閘閥
ANSI B16.5a	管法蘭及法蘭管件
B/T79.1～79.2J	整體鑄鋼管法蘭
GB/T13927	通用閥門壓力試驗
JB/T9092	閥門的檢驗與試驗
JB/TQ814	鋼制平板閘閥產品質量分等

主要外型尺寸及重量

公稱壓力（MPa）	尺寸
公稱壓力（MPa）	DN（mm）		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量	有導流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量	有導流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量	有導流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

主要外型尺寸及重量

公稱壓力（MPa）	尺寸
公稱壓力（MPa）	DN（mm）		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	無導流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
	H1	有導流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量	無導流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
	重量	有導流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995

主要外型尺寸及重量

公稱壓力（MPa）	尺寸
公稱壓力（MPa）	DN（mm）		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
6.4	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150	1350	1450
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230
	H1	無導流孔	108	125	145	165	190	220	280	330	380	430	480	530	580	670	770
	H1	有導流孔	158	190	225	255	275	330	410	490	570	650	735	810	905	1070	1230
	重量	無導流孔	90	107	120	133	200	240	400	540	810	1200	1680	1980	2400	3850	500
	重量	有導流孔	97	116	130	143	216	260	432	583	875	1300	1815	2140	2590	4158	5400
10.0	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420
	H1	無導流孔	108	125	145	165	190	220	280	330	380	430	480	530	580
	H1	有導流孔	158	190	225	255	275	330	410	490	570	650	735	810	905
	重量	無導流孔	94	120	135	172	235	338	445	670	1190	1800	2470	2915	3370
	重量	有導流孔	102	130	145	185	254	365	480	725	1285	1945	2260	2980	3640
16.0	L		300	340	380	425	480	530	620	730	850
	H		525	585	635	800	910	995	1250	1420	1600
	H1	無導流孔	108	125	145	165	190	220	280	330	380
	H1	有導流孔	158	190	225	255	275	330	410	490	570
