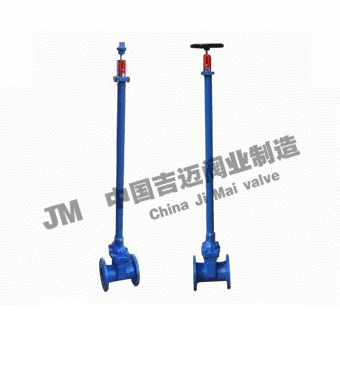

直埋式彈性座封閘閥Z45X、RVCX

【產品概述：Z45X、RVCX】

直埋式彈性座封閘閥Z45X、RVCX是引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良、彈性疲乏、橡膠老化及生銹等缺陷，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。

【產品介紹】：

Z45X、RVCX彈性座封暗杠閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，這樣從根本上杜絕了腐蝕發生的可能性。

【工作原理】：

Z45X、RVCX彈性座封暗杠閘閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，通常在閥桿的底端有梯形螺紋，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力，來實現閘閥的啟閉。

【產品特點】：

1、整體閥蓋暗桿設計，結構緊湊；

2、閥桿螺母與閘板兩體結構，無卡阻現象發生；

3、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂。

4、直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。

5、閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。

6、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；

【主要技術參數】：

壓力等級	1.0MPa、1.6MPa、2.5MPa
閥體耐壓	1.5MPa、2.4MPa、3.75MPa
密封試驗	1.1MPa、1.76MPa、2.75MPa
工作溫度	0～80℃
適用介質	水、油、蒸氣等

【主要零件材料】：

序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆EPDM	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	NBR	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	NBR
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“O”形密封圈	NBR	14	緊固螺母	鍍鋅

【主要尺寸及重量】：

型號	公稱口徑DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z45X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320
