Q11F一片式球閥-二片式球閥-三片式球閥

上海吉邁閥門制造有限公司主要生產≦Q11F一片式球閥-二片式球閥-三片式球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

Q11F一片式球閥-二片式球閥-三片式球閥適用于PN1.0~4.0MPa工作溫度-29℃~180℃(密封圈為聚四氟乙烯)或-29℃~300℃(密封圈為對位聚苯)的各種管道上，用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料，可適用于水，蒸汽、油品，硝酸，醋酸等介質。

【閥門特點】

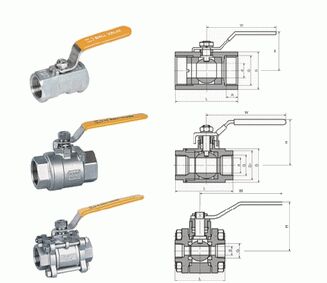

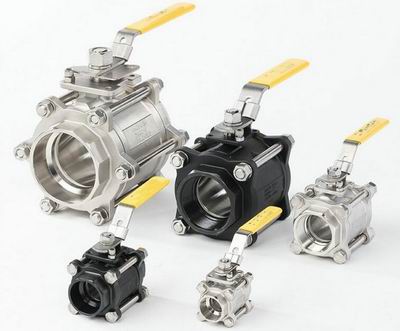

1、螺紋球閥根據閥體的結構可分為一片式，兩片式和三片式;

2、閥體，閥蓋采用先進的硅溶澆鑄工藝，結構合理，外形美觀;

3、閥座采用彈性密封結構，密封可靠，啟閉力矩輕;

4、閥桿采用下裝式結構，可防止閥桿吹出;

5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作;

6、螺紋球閥頂部設有IS05211標準的連接尺寸，拿開手柄，可接氣動或電動裝置

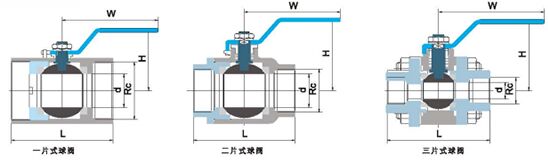

Q11F一片式球閥-二片式球閥-三片式球閥結構圖紙：

【執行標準】

設計規范： GB/T 1224 API 6D

螺紋連接： GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

螺紋球閥型號		Q11F	Q21F
工作壓力(MPa)		1.6~6.4 / Calss150-Calss400
口徑(mm)		DN15-DN100 1/2″-4″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	球體	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
	密封面	PTFE RPTFE PEEK
	填料	柔性石墨 PTFE

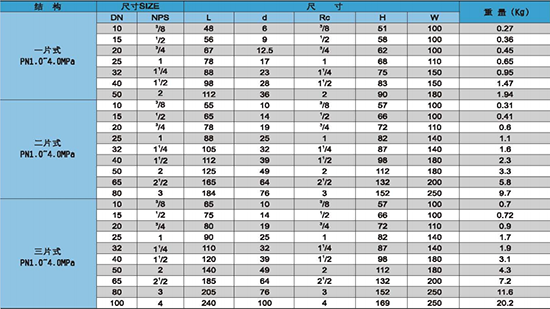

外形尺寸：
