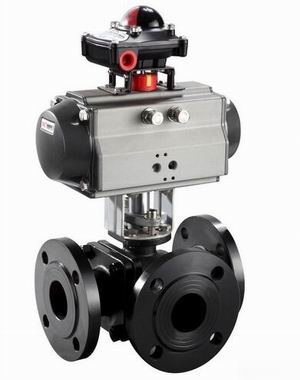

Q641F、Q641H、Q661F、Q644F氣動三通球閥

上海吉邁閥門制造有限公司主要生產≦Q641F、Q641H、Q661F、Q644F氣動三通球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

Q641F、Q641H、Q661F、Q644F氣動三通球閥系列產品本身結構緊湊，密封可靠，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

【常見型號】

氣動球閥常見的型號有：q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。

【閥門特點】

1、流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過;

2、氣動球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝;

3、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣;

4、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致;

5、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置;

6、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封;

7、氣動球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能;具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質;閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全;

8、改換閥體、球體、密封件的材料可適用于多種工況場合，球閥閥體可以是整體的，也可以是組合式的。

【執行標準】

設計規范： GB/T12237 API 6D API 608 BS 5351

結構長度： GB/T 12221 ASME B16.10

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

工作壓力(MPa)		1.6~6.3 (Calss150-Calss400)
口徑		DN15-DN200 1/2″-8″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	球體	WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
	密封面	PTFE PEEK 不銹鋼 司太立合金 碳化鎢 鎳合金 Monel
	填料	柔性石墨 PTFE

公稱通徑 DN(mm)	尺 寸															執 行 器 型 號
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 以上選配僅供參考具體 選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

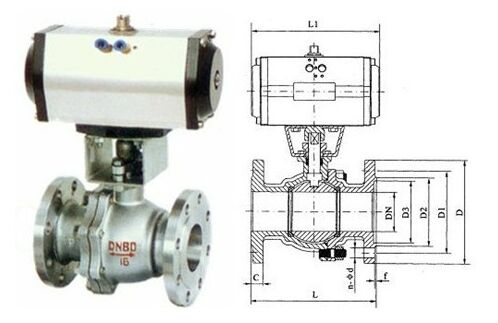

Q641F、Q641H、Q661F、Q644F氣動三通球閥結構圖紙：
