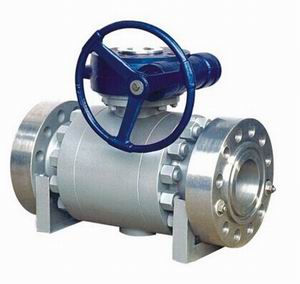

Q47F、Q347F、Q647F、Q947F固定球閥

上海吉邁閥門制造有限公司主要生產≦Q47F、Q347F、Q647F、Q947F固定球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

Q47F、Q347F、Q647F、Q947F固定球閥適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。

【閥門型號】

固定球閥型號有：q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。

【產品特點】

1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。

2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。

3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛。

【結構示意圖】

圖中標注數字解析：1表示球體，2、25表示軸襯，3表示密封圈，4表示閥座，5、9、22、31表示O型圈，6表示防火墊，7表示支撐圈，8、27表示彈簧，10、23表示注脂閥，11、17、21、32表示墊片，12表示閥蓋，13表示螺柱，14表示螺母，15、18、34表示螺釘，16表示螺塞，19表示球，20表示底蓋，24表示閥體，26表示排泄閥，28表示鍵，29表示閥桿，30表示止推軸承，33表示上閥桿座，35表示填料，36表示填料壓套，37表示壓板，38、39、41表示螺栓，40表示支架，42表示驅動結構。

【性能參數】

公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H	H1	D0
50	178	160	125	100	16	4-18	160	85	-
65	191	180	140	120	18	4-18	170	95	-
80	206	195	160	135	20	8-18	200	110	-
100	229	215	180	155	20	8-18	210	120	-
125	356	245	210	185	22	8-18	350	215	-
150	394	280	240	210	24	8-23	530	190	-
200	457	335	295	265	26	12-23	575	230	600
250	533	405	355	320	30	12-25	585	260	600
300	610	460	410	375	30	12-25	730	300	600
350	686	520	470	435	34	16-25	860	350	800
400	762	580	525	485	36	16-30	935	395	800
450	864	640	585	545	40	20-30	975	440	800
500	912	705	650	608	44	20-34	1060	485	800
600	1067	840	770	718	48	20-41	1170	591	800
700	1245	910	840	788	50	24-41	1270	686	800
