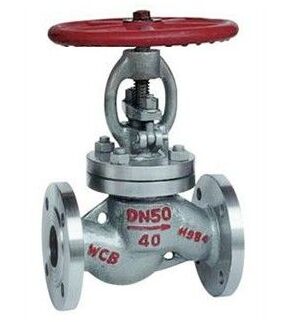

產品型號：J41N
產品口徑：DN15-DN200
產品壓力：2.5mpa-4.0mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J41N-40C液化氣.天然氣截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

J41N液化氣.天然氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，J41N液化氣截止閥適用于高中壓燃?xì)廨斔凸苈贰?/span>

J41N-25/40截止閥
通徑（DN）：15∽200（mm)
壓力（PN）2.5∽4.0MPa
材料：鍛鋼、碳鋼

日式JIS-10K 、20K裁止閥

通徑（DN）：15∽200（mm）

壓力（PN）:2.5,4.0MPa

材料:鍛鋼、碳鋼

液化氣截止閥主要零件材料

閥體	閥桿、閥瓣	密封面	填料
碳鋼	不銹鋼	不銹鋼和101	聚四氟乙烯
		尼龍

液化氣截止閥性能參數

公稱壓力PN	JIS10K	JIS20K		MPa
公稱壓力PN	1.6	2.5	4.0
殼體試驗壓力PN	2.4	3.75	6.0
高壓密封試驗壓力	1.76	2.75	4.4
適用介質	液化氣、天然氣等
適用溫度	-40∽+80℃
法蘭連接標準	JB/T 79-94

液化氣截止閥主要外形尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
2.5MPa 4.0MPa 10K 20K	15	130	207	95	65	45	16	2	4-14	120
	20	150	217	105	75	55	16	2	4-14	140
	25	160	219	115	85	65	16	2	4-14	160
	32	190	280	135	100	78	18	2	4-18	180
	40	200	330	145	110	85	18	3	4-18	200
	50	230	350	160	125	100	20	3	4-18	240
	65	290	400	180	145	120	22	3	8-18	280
	80	310	430	195	160	135	22	3	8-18	320
	100	350	465	230	190	160	24	3	8-23	360
	125	400	502	270	220	188	28	3	8-25	400
	150	480	560	300	250	218	30	3	8-25	440
	200	600	580	360	310	278	34	4	12-25	480

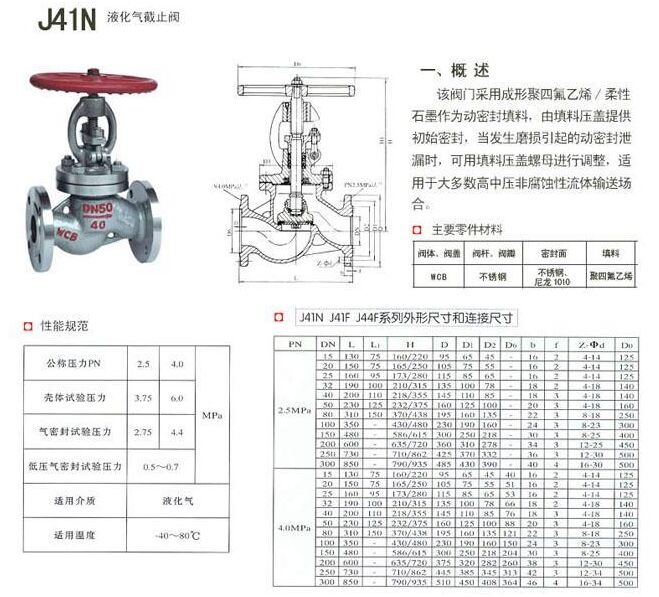

J41N-40C液化氣.天然氣截止閥結構圖紙：

J41N-40C液化氣.天然氣截止閥結構圖紙
