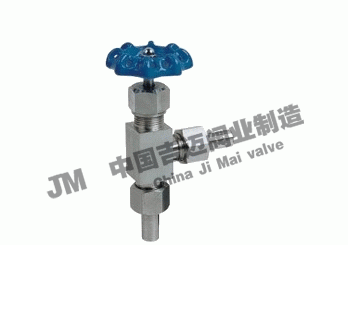

J24W外螺紋角式針型閥

產品型號：J24W
產品口徑：DN6-DN25
產品壓力：1.6mpa~32.0mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J24W外螺紋角式針型閥≧也是國內針型閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

J24W外螺紋角式針型閥產品概述：

應用規范

2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定

結構形式

三、性能規范

J24W外螺紋角式針型閥

單位：MPa

試驗項目	壓力值
公稱壓力	16
殼體試驗	24
密封試驗	17.6
氣壓試驗	9.6
適用溫度	≤425℃
適用介質	水、蒸氣、油品等

主要零件材料

型號	閥體	接頭	閥桿	螺帽	填料
J24H-160	20#	20#	2Cr13	20#	柔性石墨
J24W-160P	SS304	SS304	SS304	SS304	柔性石墨

主要外形尺寸

型號	閥體	接頭	閥桿	螺帽	填料
J24H-160	20#	20#	2Cr13	20#	柔性石墨
J24W-160P	SS304	SS304	SS304	SS304	柔性石墨

主要外形尺寸

規 格	M	φ	L1	L	H	Do	重量
DN6	M20×1.5	φ14×4	70	70	96	63	1.0
DN10	M24×1.5	φ18×4	80	80	115	78	1.2
DN15	M30×1.5	φ22×4	90	90	122	100	2.2
DN20	M36×1.5	φ28×4	110	110	156	110	3.8
DN25	M39×1.5	φ33×4	115	115	170	140	4.5
