上海吉邁閥門制造有限公司主要生產≦J61Y焊接式針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

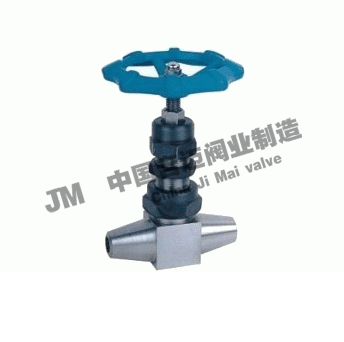

J61Y焊接式針型閥產品概述：
【焊接式針型閥用途】
焊接式針型閥可分為對焊針型閥、承插焊針型閥。是適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。
【焊接式針型閥特點】
焊接式針型閥閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造密封面采用硬質合金堆焊而成。密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。
【焊接式針型閥技術規范】
☆工作壓力:≤10000PSI;
☆使用溫度:-29℃～+570℃;
☆規格尺寸:￠6～￠25;
☆連接形式:對焊、承插焊;
☆結構特征:錐面活動閥瓣,帶散熱式;
☆閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
☆制造標準: GB/T12224-2005、JB/T7747-1995;
☆閥門檢測及試驗標準:JB/T9092-1999;
【焊接式針型閥零部件材料】
|
零件名稱
Part name
|
閥桿、閥蓋、螺栓
Pole、Bonnet、Bolt
|
閥桿、閥瓣、密封墊
Stem、Disc、Gasket
|
填料
Packing
|
墊片Gasket
|
手輪Handwheel
|
|
JJY1-320-DN5
|
鉻鎳不銹鋼
Cr. Ni Stainless steel
|
不銹鋼
Stainless steel
|
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
|
橡膠石棉板Latex asbestos
|
優質碳鋼High grade carbon steel
|
【焊接式針型閥性能規范】
|
型號
Type
|
公稱壓力PN Mpa
|
試驗壓力PS(Mpa)_Test pressure
|
工作壓力(Mpa) Working pressure
|
工作溫度(OC) Working temps.
|
適用介質Applicable medium
|
|
殼體
Shell
|
密封(液)Seal
|
密封(氣)Seal
|
|
J61Y-17V
|
17.0
|
25.5
|
18.7
|
0.6
|
17.0
|
V≤570OC
|
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
FJ61Y-160P
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540OC
|
|
T61-320
|
32.0
|
48.0
|
35.0
|
0.6
|
32.0
|
C≤425 OC
|
|
型號
Type
|
尺寸 Dimension
|
重量(kg)Weight
|
|
Do
|
L
|
H
|
H1
|
d
|
|
6
|
80
|
100
|
100
|
110
|
6
|
1.20
|
|
10
|
80
|
120
|
100
|
110
|
8
|
1.50
|
|
15
|
100
|
130
|
120
|
130
|
12
|
1.70
|
|
20
|
120
|
145
|
150
|
165
|
15
|
2.60
|
|
25
|
140
|
170
|
165
|
190
|
18
|
4.2
|

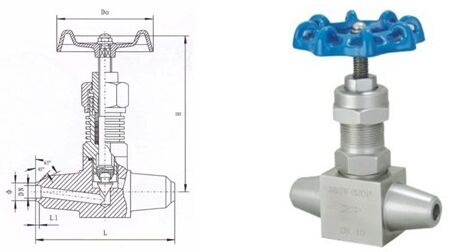

J61Y焊接式針型閥結構圖紙：
