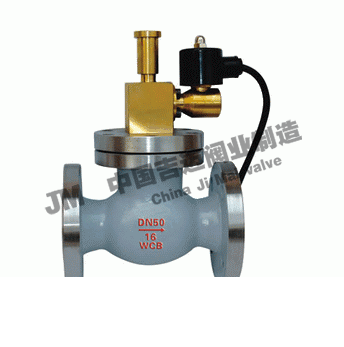

產品型號：ZCRB
產品口徑：DN25-DN600
產品壓力：-0.1~1.6Mpa
連接方式：內螺紋，法蘭
閥體材質：黃銅，鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZCRB燃氣緊急切斷電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

ZCRB緊急切斷燃氣電磁閥與可燃氣體泄漏檢測儀連接。當儀器檢測到可燃氣體泄漏時，自動、快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事件的發生。與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力超過設定極限數值，自動關閉供氣閥門，停止燃氣供給。與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。

燃氣電磁閥安裝和配套:

普通型（防爆型）燃氣快速切斷閥通常安裝在被監控區室外的主供氣管道上。安裝時請注意閥體上標明的氣流方向。安裝好后，先泄壓，然后將手動拉起操作桿直到卡住，閥門開啟，手動接通電源（小于5秒的脈沖通電時間），閥門關閉。必須動作數次，動作無誤后方可投入使用。并定期檢查動作的可靠性。產品電源接線務必要接地，防爆接地線為黑色。

燃氣電磁閥技術參數：

工作狀態	通電關閉,手動復位
工作介質	煤氣、天然氣、液化石油氣等可燃性氣體,也可以適用于空氣、水液等普通介質
介質溫度℃	≤70
公稱壓力 Mpa	1.6	2.5	4.0
工作壓差 Mpa	0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式)
電源電壓	AC220V、AC380V、AC24V、DC24V、DC220V其余規格可作特殊訂貨
額定流量系數 KV	按JB/T7352-94規定
泄漏量 ml/min	按JB/T7352-94·F規定
公稱通徑 mm	DN10-DN450
防爆標志	ExmIIT4
防爆證編號	GYB071325X
出線口接頭	內螺紋M20×1.5或1.5米防爆引線
環境溫度	-5～+40℃(不結凍)

燃氣電磁閥安裝尺寸：

公稱通徑 DN(mm)	尺寸（mm）										管接頭
公稱通徑 DN(mm)	D	D1	D2	d2	f2	b	L	H	H1	Z-фd	管接頭
50	160	125	100	88	4	20	230	346	359	4-18	R1/4
65	180	145	125	-	-	-	290	337	354	-
80	195	160	135	121	4	22	310	445	465	8-18
100	230	190	160	150	4.5	24	350	590	623	8-22
150	300	250	218	204	4.5	28	444	-	580	8-25	R1/2
200	360	310	278	260	4.5	30	559	-	645	12-25
250	425	370	332	313	4.5	32	622	-	750	12-30
300	485	430	390	364	4.5	36	711	-	1100	16-30
350	550	490	448	422	5	40	838	-	1380	16-34

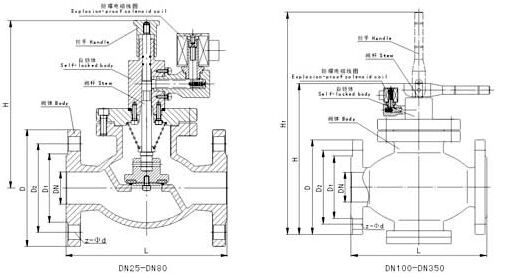

ZCRB燃氣緊急切斷電磁閥結構圖紙：

ZCRB燃氣緊急切斷電磁閥結構圖紙
