上海吉邁閥門制造有限公司主要生產≦G41F-10S-ABS隔膜閥≧也是國內隔膜閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
G41F-10S-ABS隔膜閥產品概述：

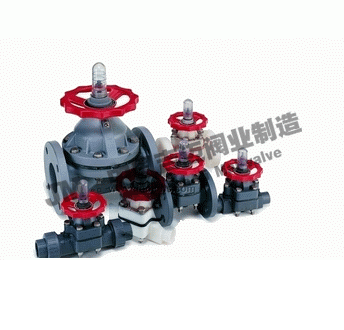

ABS隔膜閥詳細說明
使用范圍及結構特點：
1.適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4.采用螺桿升降結構，啟閉力矩大，平穩性好。
隔膜閥的安裝與使用：
1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針?lè)较蛐直鸀殛P(guān)閉，反之開啟。
3.根據指示器位置可判斷開啟程度。
ABS隔膜閥零件材質表：
|
NO
|
名稱
|
材質
|
|
1
|
螺柱
|
鋼、不銹鋼
|
|
2
|
指示器
|
鋼
|
|
3
|
限位罩
|
AS
|
|
4
|
卡簧
|
鋼、不銹鋼
|
|
5
|
手輪
|
ABS、FRPP
|
|
6
|
壓緊螺母
|
FRPP、C-PVC、不銹鋼
|
|
7
|
襯環
|
PTFE
|
|
8
|
閥桿螺母
|
鋼、銅HT300
|
|
9
|
閥桿
|
鋼、不銹鋼
|
|
10
|
閥蓋
|
FRPP、PVDF、C-PVC
|
|
11
|
軸承
|
單向推力球軸承
|
|
12
|
螺母
|
鋼、不銹鋼
|
|
13
|
螺柱
|
鋼、不銹鋼
|
|
14
|
閥體
|
FRPP、PVDF、C-PVC
|
|
15
|
墊膜
|
EPDM、NBR
|
|
16
|
隔膜片
|
FEP、(F46)、PTFE、PVDF
|
|
17
|
銷
|
鋼、不銹鋼
|
|
18
|
閥瓣
|
鑄鐵、玻璃鋼、PVDF、PPO
|
1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格
2.PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格.
ABS隔膜閥HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)
|
DN
|
D1
|
D
|
L
|
b
|
H
|
n
|
￠
|
|
HG
|
JIS
|
DIN
|
ANSI
|
HG
|
JIS
|
DIN
|
ANSI
|
HG
|
JIS
|
DIN
|
ANSI
|
HG
|
JIS
|
DIN
|
ANSI
|
|
15
|
95
|
65
|
70
|
65
|
60
|
125
|
110
|
130
|
110
|
14
|
125
|
4
|
4
|
4
|
4
|
14
|
15
|
14
|
16
|
|
20
|
105
|
75
|
75
|
75
|
70
|
135
|
120
|
150
|
120
|
16
|
145
|
4
|
4
|
4
|
4
|
14
|
15
|
14
|
16
|
|
25
|
115
|
85
|
90
|
85
|
80
|
145
|
130
|
160
|
130
|
16
|
148
|
4
|
4
|
4
|
4
|
14
|
19
|
14
|
16
|
|
32
|
135
|
100
|
|
|
|
160
|
|
|
|
16
|
165
|
4
|
|
|
|
18
|
|
|
|
|
40
|
145
|
110
|
105
|
110
|
100
|
180
|
180
|
200
|
180
|
16
|
215
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
16
|
|
50
|
160
|
125
|
120
|
125
|
120
|
210
|
210
|
230
|
210
|
18
|
227
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
19
|
|
65
|
180
|
145
|
140
|
145
|
140
|
250
|
250
|
290
|
250
|
22
|
286
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
19
|
|
80
|
195
|
160
|
150
|
160
|
152
|
300
|
280
|
310
|
280
|
25
|
300
|
4
|
8
|
8
|
8
|
18
|
19
|
18
|
19
|
|
100
|
215
|
180
|
175
|
180
|
190
|
350
|
340
|
350
|
340
|
25
|
407
|
8
|
8
|
8
|
8
|
18
|
19
|
18
|
19
|
|
125
|
245
|
210
|
210
|
210
|
216
|
400
|
410
|
400
|
410
|
30
|
417
|
8
|
8
|
8
|
8
|
18
|
23
|
18
|
22
|
|
150
|
280
|
240
|
240
|
240
|
240
|
460
|
480
|
480
|
480
|
30
|
576
|
8
|
8
|
8
|
8
|
23
|
23
|
23
|
22
|
|
200
|
335
|
295
|
290
|
295
|
298
|
570
|
570
|
600
|
570
|
35
|
628
|
8
|
12
|
8
|
8
|
23
|
23
|
23
|
22
|
|
250
|
395
|
350
|
355
|
350
|
362
|
680
|
680
|
730
|
680
|
38
|
776
|
12
|
12
|
12
|
12
|
23
|
23
|
23
|
22
|
|
300
|
455
|
400
|
400
|
400
|
432
|
790
|
|
|
|
40
|
800
|
12
|
16
|
12
|
12
|
23
|
25
|
23
|
25
|
注：在HG20592-97標準中（PN1.0Mpa)n為8孔。(PN0.6Mpa)n為4孔。

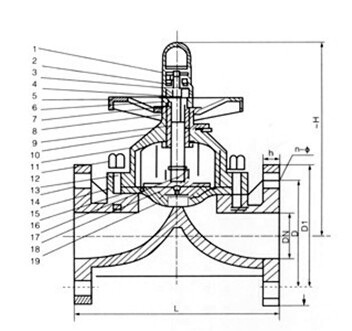

G41F-10S-ABS隔膜閥結構圖紙：
