上海吉邁閥門制造有限公司主要生產≦氣動襯膠隔膜閥(常閉式)≧也是國內隔膜閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

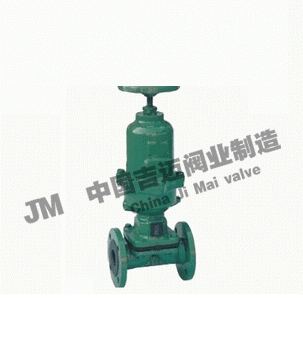

氣動襯膠隔膜閥 (常閉式)產品概述：
隔膜閥的特點如下：最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受
介質腐蝕，省去了填料密封結構，且不會產生介質外漏。1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。
由于隔膜為易損件，應視介質特性而定期更換。 2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔
膜閥六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式
和往復式三種。
氣動襯膠隔膜閥用途和主要性能規范
1.本系列隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
2.各種視裹材質的推薦使用范圍：
|
視裹材質（代號）
|
適用溫度
|
適用介質
|
|
硬橡膠（NR）
|
-10 o C～85 o C
|
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
|
|
軟橡膠（BR）
|
-10 o C～85 o C ]
|
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
|
|
丁基膠（IIR）
|
-10 o C～120 o C
|
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
|
|
氯丁膠
|
（CR）-10 o C～120 o C
|
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。
|
|
鑄鐵不視裹
|
-40 o C～100 o C
|
非腐蝕性介質
|
氣動襯膠隔膜閥隔膜材質的推薦使用范圍：
|
隔膜材質（代號）
|
適宜溫度
|
適用介質
|
|
丁基膠（B級）
|
-40 o C～100 o C
|
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
|
|
天然膠（Q級）
|
-50 o C～100 o C
|
用于凈化水、無機鹽、稀釋無機酸。
|
氣動襯膠隔膜閥主要性能參數：
|
型號
|
公稱通徑DN（mm）
|
工作壓力WP（Mpa）
|
試驗壓力（Mpa）
|
試驗溫度（o C）
|
|
密封
|
強度
|
|
EG41J W-16
|
20-50
|
1.6
|
1.76
|
2.4
|
常溫
|
|
EG41J W-10
|
65-200
|
1.0
|
1.1
|
1.5
|
氣動襯膠隔膜閥結構特點和作用原理
1.本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完
全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
6.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
7.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
8.本閥采用標準：按照GB12239的規定，并符合BS5156的要求。
氣動襯膠隔膜閥 (常閉式) 主要零件的材料
|
序號
|
名稱
|
材料
|
|
1
|
體閥
|
鑄鐵
|
|
2
|
襯囊層
|
橡膠
|
|
3
|
隔膜
|
橡膠
|
|
4
|
閥瓣
|
鑄鐵
|
|
5
|
閥蓋
|
鑄鐵
|
|
6
|
閥桿
|
碳鋼
|
|
7
|
手輪
|
鑄鐵
|
氣動襯膠隔膜閥(常閉式) 主要連接尺寸
|
公稱通
徑
DN
(mm)
|
公稱壓力
PN
(MPa)
|
工作壓力
WP
(MPa)
|
主要外形尺寸
(mm)
|
適用范圍
|
重量
|
|
L
|
D1
|
D
|
D0
|
?
|
Z
|
H
|
溫度
（°C）
|
介質
|
|
J型
|
W型
|
J型
|
W型
|
|
|
20
|
1.6
|
1.6
|
121
|
117
|
75
|
105
|
70
|
13.5
|
4
|
103
|
小于等于100
|
一般腐蝕性
|
非腐蝕性
|
3
|
|
25
|
131
|
127
|
85
|
115
|
83
|
112
|
4.3
|
|
32
|
150
|
146
|
100
|
140
|
114
|
17.5
|
144
|
6.5
|
|
40
|
163
|
159
|
110
|
150
|
156
|
7.9
|
|
50
|
194
|
190
|
125
|
165
|
140
|
177
|
10.6
|
|
65
|
1.0
|
1.0
|
220
|
216
|
145
|
185
|
165
|
164.5
|
17.6
|
|
80
|
258
|
254
|
160
|
200
|
230
|
8
|
181.5
|
25.5
|
|
100
|
309
|
305
|
180
|
220
|
280
|
253
|
36.2
|
|
125
|
362
|
356
|
210
|
250
|
282
|
47.5
|
|
150
|
412
|
406
|
240
|
285
|
368
|
366.5
|
74
|
|
200
|
527
|
521
|
295
|
342
|
483
|
22
|
|
143
|
|
|
|
|
|
|
|
|
|
