上海吉邁閥門制造有限公司主要生產≦D373H美標凸耳式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

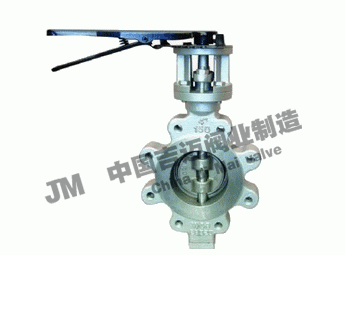

D373H美標凸耳式硬密封蝶閥又名支耳式蝶閥、單夾式蝶閥，是用雙頭螺栓將閥門連接在兩管道法蘭之間。美標凸耳式蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門，適用于給消防管道、排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

本產品815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。

工作原理：

D373H美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。

產品特點：

1、設計合理，結構緊湊，裝拆容易，便于維修。

2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。

3、完全密封，泄漏為零，可以用于超高真空工況。

4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

采用標準：

☆設計標準：API609-83

☆法蘭連接尺寸：ANSI B16.5

☆結構長度：ANSI B16.10-1992

☆壓力試驗：API598-82

主要零件材料：

雩件名稱	材料
閥體	WCB，304,316,316SS，CF8M
蝶板	WCB，304,316、316SS，CF8M
閥桿	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

主要連接尺寸：

美標815W系API815W

公稱通徑DN		結構長度(標準值)				外形尺寸(參考值)				連接尺寸(標準值)								參考重量
公稱通徑DN		L		L1		H		H0		D		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
2”	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
21/2″	65	1.69	46	4.40	112	4.64	118	14.25	362	7.00	178	5.49	139.5	4.13	105	M18	4-19	10	25
3″	80	1.94	48	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4″	100	2.19	54	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5″	125	2.50	55	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6″	150	2.75	57	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8″	200	2.81	64	5.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10″	250	3.00	71	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M22	12-25	51	142
12″	300	3.18	81	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M22	12-25	72	167
14″	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16″	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18″	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20″	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
2″	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30″	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36″	900	8.00	200	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042

美標815L系API815L

公稱通徑DN		結構長度(標準值)		外形尺寸(參考值)				連接尺寸(標準值)						參考重量
公稱通徑DN		L		H		H0		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
6″	150	2.75	57	6.89	175	21.45	545	9.50	241.5	8.50	216	M20	8—22	28
8″	200	2.81	64	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8,22	36
10″	250	3.00	71	9.84	250	27.36	695	14.25	362	12.75	324	M22	12—25	53
12″	300	3.18	81	11.24	285	32.78	830	17.00	432	15.00	381	M22	12—25	74
14″	350	3.63	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12.29	110
16″	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16—29	138
18″	450	4.50	114	14.96	380	40.55	1030	22.75	578	21．OO	533	M30	16—32	180
20″	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20.32	196
24″	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20.35	400
30″	750	6.50	165	22.38	580	60.03	1525	36.00	914	33.75	857	M33	28.35	482
36″	900	8.00	200	26.77	680	69.48	1765	42.75	1085	40.25	1022	M39	32.41	488

D373H美標凸耳式硬密封蝶閥結構圖紙：
