D41X手動法蘭式蝶閥

零件名稱

D41X蝶閥材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟乙烯

閥桿

2Cr13、不銹鋼

填料

0型圈、柔性石墨

公稱通徑

DNmm

50～2000

公稱壓力

PNMPa

0.6

1.0

1.6

試驗壓力 PsMPa

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

適用介質

空氣、水、污水、蒸氣、煤氣、油品等

驅動形式

手動

材料品種

氯丁橡膠

丁腈橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

代號

×或 0rJ

XA或orJA

XB或orJB

xC、JC或0rF

XD或orJD

× E或orJE

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

適用工作溫度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180

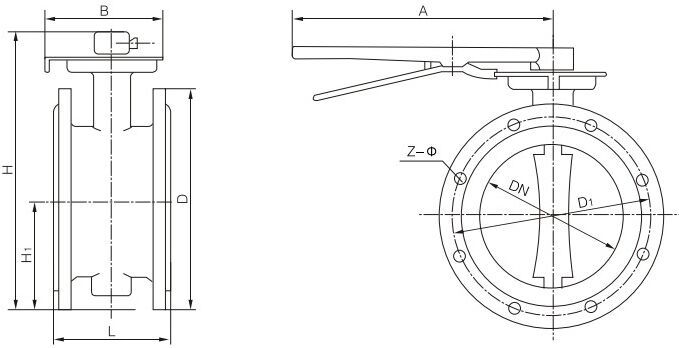

公稱通徑

結構長度
(標準值)

外形尺寸
(參考值)

連接尺寸(標準值)

參考重量
（kg）

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

238

270

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

8.5

65

21/2

112

92.5

258

270

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

9.5

80

3

114

100

278

270

65

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

11

100

4

127

110

293

270

65

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

15

125

5

140

125

309

310

65

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

21

150

6

140

142.5

336

310

65

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

24
