上海吉邁閥門制造有限公司主要生產≦D371X美標對夾凸耳式蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

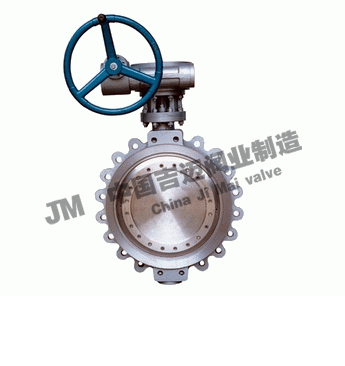

D371X美標對夾凸耳式蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。
凸耳式蝶閥介紹：
對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。
凸耳式蝶閥結構：
對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
凸耳式蝶閥適用范圍：
蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
凸耳式蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
凸耳式蝶閥結構特點：
①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。
凸耳式蝶閥標準規范：
|
公稱尺寸
|
DN（in)
|
2"-36"
|
2"-36"
|
|
公稱壓力
|
PN(MPa)
|
150LB
|
300LB
|
|
實驗壓力Ps（MPa）
|
強度試驗
|
3.0
|
7.5
|
|
密封試驗
|
2.2
|
5.5
|
|
適用介質
|
水、蒸汽、油品、酸堿類、海水等
|
|
適用溫度
|
-40～425℃
|
凸耳式蝶閥主要技術參數：
|
名稱
|
材料
|
|
閥體
|
WCB、CFB、CF8M
|
|
閥板
|
WCB、CFB、CF8M
|
|
閥桿
|
304、316、1Cr13
|
|
密封套
|
316、304
|
|
填料
|
柔性石墨、氟塑料
|
凸耳式蝶閥零件材料與工況：
|
英寸
|
L
|
L1
|
D
|
D1
|
D2
|
H2
|
H1
|
H
|
M
|
Z-d
|
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
|
2"
|
1.72
|
43
|
4.25
|
108
|
6.00
|
152
|
4.75
|
120.5
|
3.62
|
92
|
4.33
|
110
|
11.02
|
280
|
13.58
|
345
|
M18
|
4-19
|
|
3"
|
1.93
|
49
|
4.50
|
114
|
7.50
|
190
|
6.00
|
152.5
|
5.00
|
127
|
4.92
|
125
|
12.40
|
315
|
14.96
|
380
|
M18
|
4-19
|
|
4"
|
2.20
|
56
|
5.00
|
127
|
9.00
|
229
|
7.50
|
190.5
|
6.19
|
157
|
5.70
|
145
|
13.78
|
350
|
16.34
|
415
|
M20
|
8-19
|
|
5"
|
2.50
|
64
|
5.50
|
140
|
10.00
|
254
|
8.50
|
216
|
7.32
|
186
|
6.50
|
165
|
15.35
|
390
|
17.91
|
455
|
M20
|
8-22
|
|
6"
|
2.75
|
70
|
5.50
|
140
|
11.00
|
279
|
9.50
|
241.5
|
8.50
|
216
|
6.89
|
175
|
17.91
|
455
|
21.45
|
545
|
M20
|
8-22
|
|
8"
|
2.80
|
71
|
5.90
|
150
|
13.50
|
343
|
11.75
|
298.5
|
10.62
|
270
|
8.26
|
210
|
20.67
|
252
|
24.21
|
615
|
M24
|
8-22
|
|
10"
|
3.00
|
76
|
6.30
|
160
|
16.00
|
406
|
14.25
|
362
|
12.75
|
324
|
9.84
|
250
|
23.81
|
605
|
27.36
|
695
|
M24
|
12-25
|
|
12"
|
3.38
|
86
|
4.00
|
178
|
19.00
|
483
|
17.00
|
298.5
|
15.00
|
381
|
11.24
|
285
|
28.74
|
730
|
32.78
|
830
|
M27
|
12-25
|
|
14"
|
3.63
|
92
|
4.20
|
190
|
21.00
|
533
|
18.75
|
362
|
16.25
|
413
|
12.60
|
320
|
31.50
|
800
|
35.43
|
900
|
M27
|
12-29
|
|
16"
|
4.00
|
102
|
8.50
|
216
|
23.00
|
597
|
21.25
|
432
|
18.50
|
470
|
13.98
|
355
|
34.25
|
840
|
38.58
|
980
|
M30
|
16-29
|
|
18"
|
4.50
|
114
|
8.74
|
222
|
25.00
|
635
|
22.75
|
476
|
21.00
|
533
|
14.96
|
380
|
36.22
|
920
|
40.55
|
1030
|
M30
|
16-32
|
|
20"
|
5.00
|
127
|
9.00
|
229
|
27.50
|
399
|
25.00
|
540
|
23.00
|
584
|
16.34
|
415
|
39.37
|
1000
|
43.70
|
1110
|
M33
|
20-32
|
|
24"
|
6.06
|
154
|
10.50
|
267
|
32.00
|
813
|
29.50
|
578
|
27.25
|
692
|
18.70
|
475
|
45.51
|
1155
|
51.37
|
1305
|
M33
|
20-35
|
|
30"
|
6.50
|
165
|
11.50
|
292
|
38.75
|
985
|
36.00
|
635
|
33.75
|
857
|
22.38
|
580
|
54.13
|
1375
|
60.03
|
1525
|
M39
|
28-35
|
|
32"
|
7.50
|
190
|
12.50
|
318
|
41.75
|
1060
|
38.50
|
749.5
|
36.00
|
914
|
24.80
|
630
|
56.50
|
1435
|
62.40
|
1585
|
M39
|
28-41
|
|
36"
|
8.00
|
203
|
13.00
|
330
|
46.00
|
1168
|
42.75
|
914
|
40.25
|
1022
|
26.77
|
680
|
62.40
|
1585
|
69.48
|
1765
|
M20
|
32-41
|
