產品型號：H41Y
產品口徑：DN15-DN50
產品壓力：150LB-600LB
連接方式：法蘭
閥體材質：鍛鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭自密封鍛鋼止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

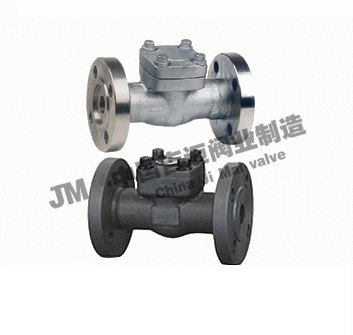

法蘭自密封鍛鋼止回閥產品概述：

法蘭自密封鍛鋼止回閥閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。

法蘭自密封鍛鋼止回閥產品特點：

★導向筋上堆焊硬質合金閥體上腔導向套采用不銹鋼材料制成保證閥瓣動作靈活。

★閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成硬度高、抗沖蝕、經久耐用。

★先進的壓力密封設計和高純石墨墊片環以確保高氣密。

★閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

★閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生的猛烈沖擊。法蘭自密封鍛鋼止回閥 900Lb-2500Lb標準

材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	密封座	A105	F22	A182 F304(L)	F316(L)
4	密封環	A182 F304	08F	A276 304L	A276 316L
5	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

法蘭自密封鍛鋼止回閥尺寸和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
(PRJ)	900Lb-1500Lb	216	229	254	279	305	368
(PRJ)	2500Lb	264	273	308	349	384	451
H	900Lb-1500Lb	117	117	117	152	152	195
H	2500Lb	117	117	117	152	152	195
重量	900Lb-1500Lb	10.5	11.9	13.9	19.9	26.9	32.5
重量	2500Lb	12.6	14.9	16.5	24.8	30.0	35.0
