上海吉邁閥門制造有限公司主要生產≦高溫高壓止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

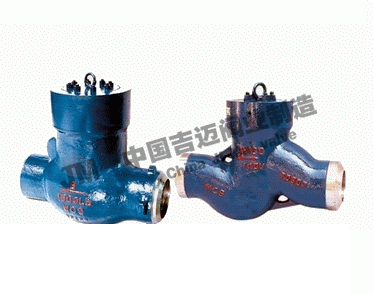

產品概述：
●產品設計制造按ASME B16.34、E101 和JB/T3595-93標準的規定
●閥體、閥蓋均為模鍛件。閥瓣整體淬火，并能在閥體內上下移動，介質 倒流時，借介質壓力自動將閥瓣關閉。
●閥座采用焊接結構,閥瓣、閥座密封面采用堆焊鈷基硬質合金(STL),具有耐磨、耐高溫,抗擦傷性能好,使用壽命.
●止回閥應垂直安裝在水平管道上介質流向從, 下 往上流(正流).
●中部采用自緊式密封結構，壓力越高，密封性能越好.
設計與制造標準：
●設計與制造： ASME B16.34、JB／T3595、E101
●壓力溫度： ANSI B1 6.34、JB／T74 、JB／T3595、E101
●結構長度： ANSI B16.10、E101、GB／T15188．1、JB/T2766
●對焊連接尺寸： ASME B16.25、GB／T12224、E101
●檢驗與試驗：ISO5208、GB/T13927、JB／T3595
電站止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
電站止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
電站止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
|
序號 NO.
|
零件名稱 Part Name
|
碳鋼系列 Carbon Steel
|
合金鋼系列 Alloy steel
|
不銹鋼系列 Stainless Steel
|
|
ASTM
|
|
1
|
閥體/Body
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
2
|
閥座/ Seat Ring
|
A105
|
A182/304
|
A182/304
|
A182/316L
|
|
3
|
閥瓣/Disc
|
A105
|
A182/F304
|
A182/F304
|
A182/F316L
|
|
4
|
搖桿/Hinge
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
5
|
自密封川/Pressure Seat
|
304+夾柔性石墨/軟鋼
|
316+夾柔性石墨（或軟316）
|
316L+夾柔性石墨（或軟316L）
|
|
6
|
銷軸/Hinge Pin
|
A182F6
|
A182/F304
|
A182/F304
|
A182/F316L
|
|
7
|
閥蓋(芯)/Bonnet
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
8
|
螺柱/Stud
|
A193/B7
|
A193/B16
|
A193/B8
|
A193/B8M
|
|
9
|
六角螺母/ Nut
|
A194/2H
|
A194/7
|
A194/8
|
A194/8
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
水、蒸汽、油品、硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～450℃
|
|
型號
|
零件名稱
|
|
閥體
|
閥瓣
|
彈簧
|
閥桿
|
填料
|
壓板
|
閥蓋
|
鎖緊螺母
|
|
H61H－250 H61H－320
|
A216/WCB
|
A105
|
彈簧鋼
|
A182/F6a
|
304+夾柔性石墨
|
A216/WCB
|
A216/WCB
|
A194/2H
|
|
H61Y-P54100V H61Y-P57170V
|
A217/WC9
|
A182/F22
|
彈簧鋼
|
A182/304
|
304+夾柔性石墨
|
A217/WC9
|
A217/WC9
|
A194/7
|
|
公稱通徑
|
尺寸
|
配管 (mm) 外徑×壁厚
|
重 量 (Kg)
|
|
DN (mm)
|
L
|
D
|
D1
|
D2
|
d
|
H
|
|
10
|
125
|
30
|
10
|
13
|
10
|
156
|
16×3
|
3
|
|
15
|
155
|
42
|
14
|
18
|
14
|
170
|
22×4
|
8．5
|
|
20
|
155
|
42
|
19
|
23
|
14
|
180
|
28×4
|
9
|
|
25
|
180
|
53
|
19
|
23
|
19
|
200
|
28×4
|
10
|
|
32
|
180
|
53
|
26
|
30
|
26
|
210
|
38×6
|
14
|
|
40
|
215
|
75
|
38
|
43
|
33
|
250
|
60×10
|
25
|
|
50
|
320
|
85
|
48
|
53
|
37
|
300
|
76×12
|
28
|
|
公稱通徑
|
尺寸
|
配管 (mm) 外徑×壁厚
|
重 量 (Kg)
|
|
DN (mm)
|
L
|
D
|
D1
|
D2
|
d
|
H
|
|
65
|
430
|
110
|
67
|
330
|
89×11
|
39
|
430
|
110
|
|
80
|
470
|
130
|
84
|
340
|
108×14
|
75
|
470
|
130
|
|
100
|
560
|
165
|
101
|
370
|
133×16
|
148
|
560
|
165
|
|
125
|
650
|
185
|
124
|
390
|
168×22
|
180
|
650
|
185
|
|
150
|
730
|
220
|
164
|
400
|
195×15
|
340
|
730
|
220
|
|
175
|
900
|
240
|
187
|
428
|
219×16
|
400
|
900
|
240
|
|
200
|
950
|
260
|
200
|
518
|
/
|
603
|
950
|
260
|
