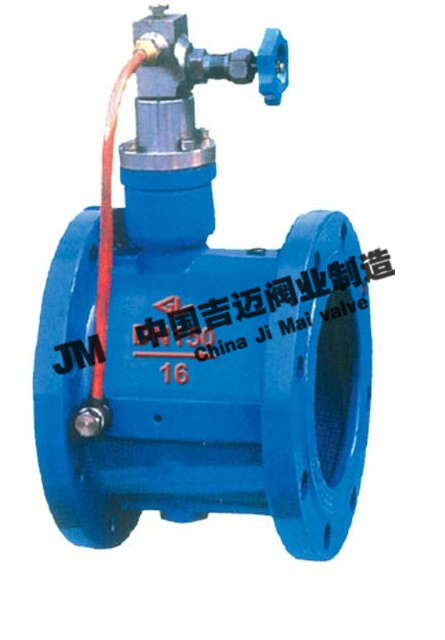

HH46X微阻緩閉蝶式止回閥

產品型號：HH46X、HH48X、HH49X
產品口徑：DN40-DN1000
產品壓力：1.0mpa～2.5mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦HH46X微阻緩閉蝶式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

HH46X微阻緩閉蝶式止回閥產品概述：

HH46X微阻緩閉蝶式止回閥采用雙瓣蝶式結構設計，獨有的雙液壓緩閉機構保證緩閉的可靠性，橡膠軟密封閥座保證優良的密封性能，可防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。

產品特點

1、雙瓣蝶式結構設計
2、獨有的雙液壓緩閉機構
3、可防止介質逆流和消除破壞性水錘

執行標準

設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

產品型號

材質	型號
HT200	HH46X-10,HH46X-16
WCB	HH46X-16C,HH46X-25

產品性能規范

HH46X微阻緩閉蝶式止回閥性能規范

公稱壓力（MPa）		1.0	1.6	2.5
密封試驗壓力（MPa）		1.1	1.76	2.75
殼體試驗壓力（MPa）		1.5	2.4	3.75
適用溫度（℃）		WCB≤350，HT200≤200
材料	閥體	HT200,WCB
	閥瓣	HT200,WCB
	閥桿、油缸、活塞	304
	彈簧	不銹鋼
	閥座	丁腈橡膠

主要外形連接尺寸

HH46X微阻緩閉蝶式止回閥連接尺寸(mm)

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655

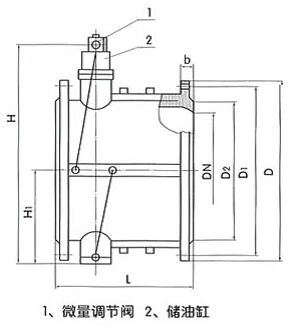

HH46X微阻緩閉蝶式止回閥圖紙：

HH46X微阻緩閉蝶式止回閥圖紙
