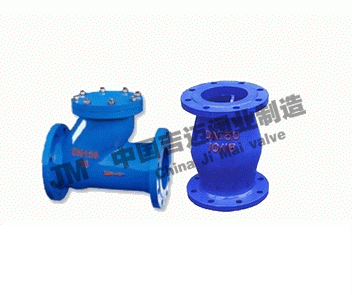

HQ41X無磨損球形止回閥

產品型號：HQ41X
產品口徑：DN50-DN350
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦HQ41X無磨損球形止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

HQ41X球形止回閥產品概述：

球形止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。

球形止回閥型號：HQ41X

球形止回閥公稱通徑：50MM-300MM

球形止回閥使用壓力：1.6MPA -2.5MPA

球形止回閥連接方式：法蘭連接

球形止回閥形式：自動

球形止回閥主要功能：防止介質回流

球形止回閥使用介質：水系統

球形止回閥材質：鑄鐵鑄鋼

球形止回閥標準：機械部標準或定做非標

HQ41X球形止回閥主要技術參數

型號	公稱壓力(MPa)	試驗壓力PS(MPa)		工作溫度(℃ )
		殼體	密封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

HQ41X球形止回閥主要零部件

零件名稱	材質
閥體、閥蓋	球鐵、鑄鋼
球架、檔板	球鐵、鑄鋼
球體	碳鋼包橡膠

HQ41X球形止回閥主要外形尺寸

公稱通徑	50	65	80	100	125	150	200	250	300	350
L(mm)	216	241	293	305	381	403	495	622	698	787
H(mm)	185	210	245	280	335	400	495	600	715	800
連接尺寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準

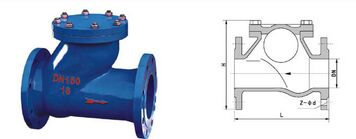

HQ41X無磨損球形止回閥結構圖紙：

HQ41X無磨損球形止回閥圖紙
