上海吉邁閥門制造有限公司主要生產≦H44F46旋啟式襯氟止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

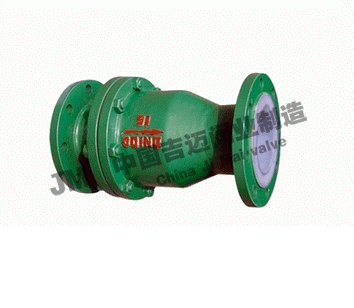

一、H44F46旋啟式襯氟止回閥用途：
旋啟式襯氟止回閥用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
二、襯氟止回閥H44F46閥體主要材質：
碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(INCONEL625)、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾(400/500)、20#合金，哈氏合金等金屬材料。
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
|
Z
|
C
|
P
|
R
|
|
1
|
閥體、閥蓋
|
Ht250
|
WCB
|
CF8
|
CF8M
|
|
2
|
襯里層/閥座
|
FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯)
|
|
3
|
軸、閥瓣(板)
|
1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2
|
|
4
|
螺栓
|
35
|
34
|
1Cr17Ni2
|
1Cr17Ni2
|
|
5
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
三、H44F止回閥生產標準與規范：
1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。
四、襯氟旋啟式止回閥結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
五、旋啟式止回閥作用原理及結構說明：
1、作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
2、結構說明
a、結構形式：旋啟式單閥瓣
b、驅動方式：對焊連接
c、連接形式：對焊連接
d、閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度。
六、旋啟式止回閥維護、保養與安裝、使用：
1、該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。
2、存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
a、閥瓣應固定于開啟位置
b、通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；
c、汽缸部位進行適當?shù)陌b防護、防震和防碰；
d、閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3、長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
七、H44F46襯氟旋啟式止回閥主要連接及外形尺寸：
H44F-10、H44F46-10主要連接及外形尺寸：
公稱通徑
DN
|
標準值
|
參考值
|
|
L
|
D
|
D
|
D
|
f
|
b
|
Z-Фd
|
D0
|
H
|
重量
|
|
PN1.0(MPa)
|
|
15
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
105
|
55
|
5
|
|
20
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
115
|
58
|
7
|
|
25
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
128
|
60
|
9
|
|
32
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
145
|
75
|
11
|
|
40
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
82
|
13.5
|
|
50
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
178
|
95
|
18
|
|
65
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
205
|
105
|
22
|
|
80
|
310
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
230
|
120
|
28
|
|
100
|
350
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
255
|
135
|
34
|
|
125
|
400
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
305
|
158
|
58
|
|
150
|
480
|
280
|
240
|
210
|
3
|
24
|
8-Ф23
|
345
|
180
|
72
|
|
200
|
495
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
415
|
215
|
150
|
|
250
|
622
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
490
|
240
|
165
|
|
300
|
698
|
440
|
400
|
368
|
4
|
28
|
12-Ф23
|
540
|
265
|
190
|
|
350
|
787
|
500
|
460
|
428
|
4
|
30
|
16-Ф23
|
585
|
300
|
225
|
|
400
|
914
|
565
|
515
|
482
|
4
|
32
|
16-Ф25
|
635
|
360
|
254
|
|
450
|
978
|
615
|
565
|
532
|
4
|
32
|
20-Ф25
|
680
|
385
|
285
|
|
500
|
978
|
670
|
620
|
585
|
4
|
34
|
20-Ф25
|
740
|
415
|
333
|
H44F-16C、H44F46-16C襯氟旋啟式止回閥主要連接及外形尺寸：
公稱通徑
DN
|
標準值
|
參考值
|
|
L
|
D
|
D
|
D
|
f
|
b
|
Z-Фd
|
D0
|
H
|
重量
|
|
PN1.6(MPa)
|
|
15
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
110
|
55
|
6
|
|
20
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
58
|
7.8
|
|
25
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
135
|
60
|
10
|
|
32
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
150
|
75
|
12.5
|
|
40
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
165
|
82
|
14.5
|
|
50
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
185
|
95
|
19.5
|
|
65
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
210
|
105
|
25.5
|
|
80
|
310
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
235
|
120
|
30
|
|
100
|
350
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
260
|
135
|
36
|
|
125
|
400
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
310
|
158
|
62
|
|
150
|
480
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
350
|
180
|
78
|
|
200
|
495
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
420
|
215
|
156
|
|
250
|
622
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
505
|
240
|
172
|
|
300
|
698
|
460
|
410
|
375
|
4
|
34
|
12-Ф25
|
560
|
265
|
240
|
|
350
|
787
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
605
|
300
|
208
|
|
400
|
914
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
650
|
350
|
265
|
H44F46旋啟式襯氟止回閥結構圖紙：
