產品型號：X
產品口徑：DN15-DN300
產品壓力：1.6mpa~6.4mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

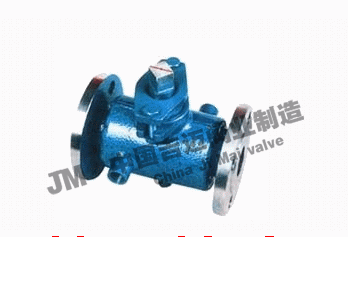

上海吉邁閥門制造有限公司主要生產≦單(雙)沖洗旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

單(雙)沖洗旋塞閥，關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要外形尺寸及連接尺寸

公稱通徑（in）	150Lb單沖洗			公稱通徑（in）	150Lb雙沖洗
公稱通徑（in）	A	B	Ф	公稱通徑（in）	A	B	C	Ф
2	216	278	54.8	2	432	115	278	54.8
3	305	278	82.8	3	585	140	293	82.8
4	356	293	108.2	4	686	150	308	108.2
6	432	308	161.5	6	842	200	320	161.5
8	508	320	211.6	8	970	270	270	211.6
10	572	333	264.7	10	1144	350	350	264.7
公稱通徑（in）	300Lb單沖洗			公稱通徑（in）	300Lb雙沖洗
公稱通徑（in）	A	B	Ф	公稱通徑（in）	A	B	C	Ф
2	216	278	54.8	2	432	115	278	54.8
3	305	278	82.8	3	585	140	293	82.8
4	356	293	108.2	4	686	150	308	108.2
6	432	308	161.5	6	842	200	320	161.5
8	508	320	208	8	970	270	270	211.6
10	572	333	260.4	10	1144	350	350	264.7

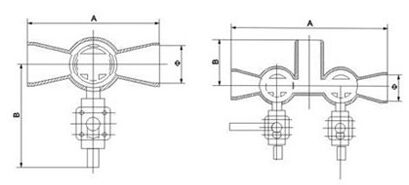

單(雙)沖洗旋塞閥結構圖紙：
