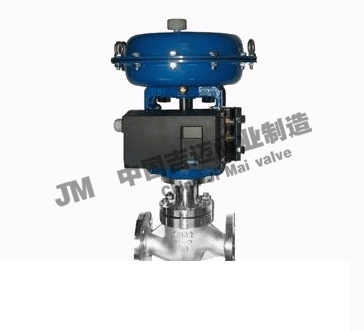

ZJHF(H)型氣動薄膜三通調節閥

Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

Z系列調節閥

J:氣動薄膜執行機構
H:氣動活塞執行機構

H直行程

F:三通分流調節閥
H:三通合流調節閥
F(H)G:散熱型三通分(合)流調節閥
F(H)V:波紋管型三通分(合)流調節閥
F(H)D:低溫型三通分(合)流調節閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN25= DN25
NPS1〞= NPS 1〞

如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50

流量特性

直線、等百分比

可調范圍

30:1

額定CV值

等百分比\直線CV8.5~1280

允許泄漏量

硬密封:IV級（0.01% 閥額定容量）

性能指標

氣動

電動

基本誤差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死區%

≤0.6

≤1.0

始終點偏差%

±2.5

±2.5

額定行程偏差%

≤2.5

≤2.5

閥座直徑

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數CV

8.5

13

21

34

53

85

135

210

340

535

800

1280

公稱通徑

行程

可選流量系數Cv（★標準型 ●推薦）

DN25

16 mm

★

DN32

25 mm

★

DN40

●

★

DN50

●

●

★

DN65

40mm

★

DN80

●

★

DN100

●

●

★

DN125

60mm

★

DN150

●

★

DN200

●

●

★

DN250

100mm

●

●

★

DN300

●

●

★

氣動執行機構
膜片有效面積Ae (cm2)

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

350

560

900

1600

作用方式

彈簧范圍

金屬密封允許壓差（MPa）

氣開

20-100KPa

0.7

0.44

0.28

0.18

0.17

0.11

0.07

0.07

0.05

0.03

0.05

0.03

40-200 KPa

2.14

1.31

0.84

0.53

0.51

0.33

0.21

0.22

0.15

0.09

0.11

0.07

80-240 KPa

4.99

3.05

1.95

1.25

1.18

0.78

0.5

0.51

0.36

0.21

0.21

0.15

氣關

20-100KPa

2.14

0.87

0.56

0.35

0.34

0.22

0.14

0.15

0.1

0.06

0.05

0.03

40-200 KPa

6.4

5.86

3.64

2.3

2.21

1.43

0.91

0.95

0.66

0.37

0.11

0.07

80-240 KPa

6.4

6.4

5.04

3.18

3.06

1.98

1.26

1.32

0.92

0.52

0.21

0.15
