上海吉邁閥門制造有限公司主要生產≦自力式流量調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

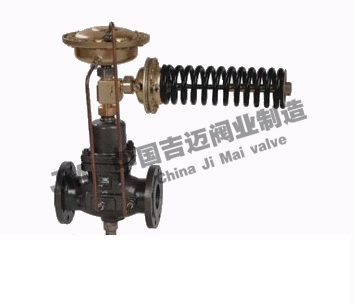

一、自力式流量調節閥介紹
自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品。
二、自力式流量調節閥特點
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、自力式溫度調節閥結構簡單．維護工作量小；
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
三、自力式流量調節閥型號
流量調節閥：V130D05(硬密封) V131D05(軟密封)
四、自力式流量調節閥主要技術參數
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
額定流量系數Kvs
|
4
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
320
|
400
|
|
公稱壓力MPa
|
1.6；4.0
|
|
有效壓力下最大流量（m3/h）
|
0.02MPa
|
1.5
|
2.5
|
3.5
|
5.5
|
9.0
|
14
|
22
|
36
|
55
|
70
|
125
|
180
|
250
|
|
0.05 MPa
|
2.5
|
3.5
|
5.5
|
9.0
|
12
|
22
|
36
|
55
|
85
|
110
|
180
|
-
|
-
|
|
噪音衡量系數Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
最高工作溫度℃
|
≤140
|
|
硬密封配隔離罐≤200
|
配隔離罐
加長件≤200
|
|
壓力平衡元件
|
波紋管
|
滾動膜片
|
|
法蘭標準
|
ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
|
|
閥體材質
|
鑄鐵；鑄鋼；鑄不銹鋼
|
|
閥芯材質
|
不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
|
|
最高工作壓力
|
公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)
|
五、自力式流量調節閥執行器主要技術參數
|
有效面積（cm2）
|
250
|
630
|
|
有效壓力(MPa)
|
0.02；0.05
|
|
允許上下膜室之間壓差(MPa)
|
0.4
|
0.15
|
|
材質
|
膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維
|
|
控制管線、接頭
|
銅管或鋼管
|
六、自力式流量調節閥性能指標
|
控制精度
|
±5％
|
|
允許泄漏量（在規定試驗條件下）
|
軟密封
|
4×10-4額定容量
|
|
硬密封
|
DN15～50
|
DN65～125
|
DN150～250
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
七、自力式流量調節閥允許壓差
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
最大允許壓差△P(MPa)
|
PN16
|
1.6
|
1.5
|
1.2
|
1.0
|
|
PN40
|
2.0
|
八、自力式流量調節閥外形尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
B mm
|
121
|
212
|
238
|
238
|
240
|
240
|
275
|
275
|
380
|
380
|
295
|
325
|
372
|
|
φR mm
|
263
|
380
|
|
H mm
|
150
|
520
|
|
約重
|
21
|
23
|
24
|
27
|
31
|
36
|
47
|
55
|
74
|
93
|
118
|
178
|
261
|

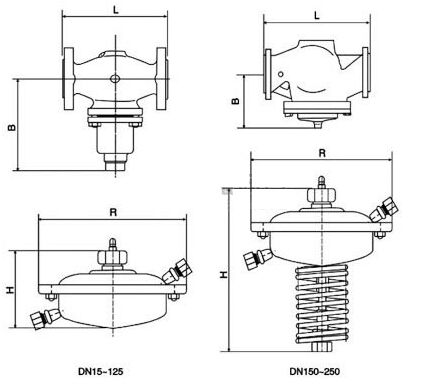

自力式流量調節閥結構圖紙：
