產品概述：

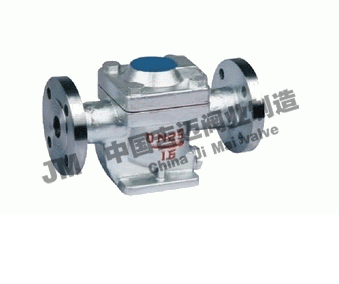

CS15H、CS45H自由半浮球式蒸汽疏水閥
結構特點及工作原理 疏水閥未開始工作時，自由半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管進入閥體，當蒸汽體積增加到一定程度時，浮力使半浮球上浮，在蒸汽壓力作用下，半浮球靠向疏水噴咀將其封閉，阻止了蒸汽外逸。當大量凝結水進入閥體時，半浮球內蒸汽體積減少，此半浮球在自身重力作用下落，半浮球脫離疏水噴咀，完成了一個工作循環。繼而周而復始運動，起動自動排水阻汽的目的。 自由半浮球式蒸汽疏水閥主要性能規范
公稱壓力 PN(MPa) Nominal Pressure
試驗壓力 PS(MPa) Text Pressure
最高工作壓力DMO (MPa)Max Works Pressure
最高工作溫度TMO(℃）Max Works Temperature
適用介質 Suitable Medium
漏汽率 Leakage Rate
最高背壓率（%） Max Stress Rate
1.6
2.4
220
蒸汽Steam、凝結水
≤0.5
85
主要外形尺寸與連接尺寸
型號 Type
公稱通徑
L
H
H1
D
D1
D2
b
f
Z-φd
CS15H-
16
25
C
40
15
155
142
80
CS45H-
210
95
65
45
14
2
4-φ14
20
105
75
55
230
115
32
180
200
270
135
100
78
4-φ18
145
110
3
50
160
125
