上海吉邁閥門制造有限公司主要生產≦Q941F46電動襯氟球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

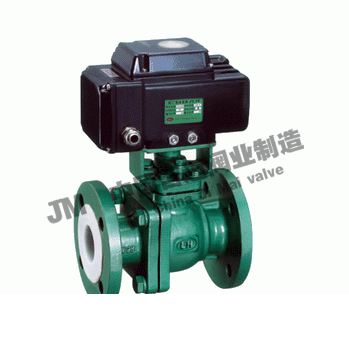

Q941F46電動襯氟球閥由JM系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
二、電動襯氟球閥 特點
1、 耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
三、電動襯氟球閥 主要零部件材料
型 式： 直通兩分式鑄造球閥
公稱通徑： DN15～200mm
公稱壓力： PN1.0、1.6MPa (ANSI 150Lb)
連接形式： 法蘭連接 JB/T79-94(ANSI16.5)
材 料： ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上 閥 蓋： 與閥體一起鑄造
填 料： 聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式： 球型閥芯
流量特性： 快開特性
閥 座： 聚四氟乙烯
材 料： ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角： 90°
四電動襯氟球閥 執行機構選配介紹
|
JM系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN10～150mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
|
|
|
項目類型
|
JM-05
|
JM-10
|
JM-20
|
JM-40
|
JM-60
|
JM-100
|
JM-200
|
|
輸出力矩
|
50N.M
|
100 N.M
|
200 N.M
|
400 N.M
|
600 N.M
|
1000 N.M
|
2000 N.M
|
|
動作范圍
|
0～90°
|
|
額定電流
|
0.15A
|
0.3A
|
0.45A
|
0.7A
|
0.7A
|
0.85A
|
0.85A
|
|
絕緣電阻
|
100M/DC500V
|
|
電源
|
AC110/220/380V DC24V
|
|
電機功率
|
8W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
|
選配閥門
|
15-25
|
15-65
|
80-100
|
100-125
|
125-150
|
150-200
|
200-250
|
|
執行器重量
|
2.6Kg
|
4.2 Kg
|
7.9 Kg
|
8.7 Kg
|
9 Kg
|
14.7 Kg
|
15 Kg
|
所配閥門壓力為1.6MPa
五、電動襯氟球閥 外形尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-￠d
|
L1
|
H
|
|
PN1.6(MPa)
|
|
15
|
1/2
|
140/130
|
95
|
65
|
45
|
2
|
14
|
4-￠14
|
231
|
350
|
|
20
|
3/4
|
140/130
|
105
|
75
|
55
|
2
|
16
|
4-￠14
|
231
|
370
|
|
25
|
1
|
150/1340
|
115
|
85
|
65
|
2
|
16
|
4-￠14
|
231
|
375
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-￠18
|
231
|
385
|
|
40
|
11/2
|
180/165
|
145
|
110
|
85
|
3
|
18
|
4-￠18
|
231
|
390
|
|
50
|
2
|
200/203
|
160
|
125
|
100
|
3
|
20
|
4-￠18
|
231
|
435
|
|
65
|
21/2
|
220/222
|
180
|
145
|
120
|
3
|
20
|
4-￠18
|
261
|
460
|
|
80
|
3
|
250/241
|
195
|
160
|
135
|
3
|
22
|
4-￠18
|
261
|
465
|
|
100
|
4
|
280/305
|
215
|
180
|
155
|
3
|
24
|
8-￠18
|
285
|
612
|
|
125
|
5
|
320/356
|
245
|
210
|
185
|
3
|
26
|
8-￠18
|
285
|
625
|
|
150
|
6
|
360/394
|
280
|
240
|
210
|
3
|
28
|
8-￠23
|
325
|
700
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
8-￠23
|
325
|
740
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
