上海吉邁閥門制造有限公司主要生產≦Q41F法蘭式球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

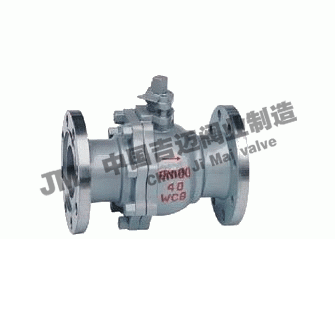

■ Q41F法蘭式鑄鋼球閥產品概述：

Q41F法蘭式鑄鋼球閥適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質適用溫度：-196-350℃ 驅動方式：手動、氣動、電動、波動等公稱通徑：DN15-250mm　1/2″-10″。

■ Q41F法蘭式鑄鋼球閥結構特點：

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球閥的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

■ Q41F法蘭式鑄鋼球閥執行機構：

球閥采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

■ Q41F法蘭式鑄鋼球閥附件的選項：

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

■ Q41F法蘭式鑄鋼球閥執行標準：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

■ Q41F法蘭式鑄鋼球閥性能規范：

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力 (Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
試驗壓力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

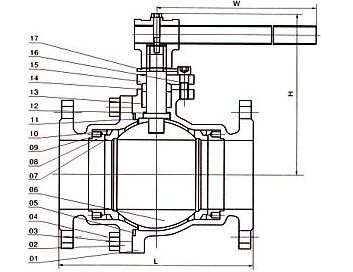

■ Q41F法蘭式鑄鋼球閥主要零件材料：

序號 No.	材料標準	材料牌號				序號 No.	材料標準	材料牌號
	材料標準	碳鋼		不銹鋼			材料標準	碳鋼		不銹鋼
	零件名稱	GB	ASTM	GB	ASTM		零件名稱	GB	ASTM	GB	ASTM
01	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	10	閥座密封圈	石墨
02	閥蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	11	閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
03	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	12	止推軸承	金屬夾PTEE
04	螺母	45	A194-2H	0Cr18Ni	A194-8M	13	閥桿填料	石墨
05	墊圈	金屬夾石墨				14	填料壓環	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
06	球體	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮	F304/F316/ F304L/F316L 滲氮	15	填料壓蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
07	閥座	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 滲氮	F304/F316/ F304L/F316L 滲氮	16	螺釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
08	閥座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2T	F304/F316/ F304L/F316L	17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304
09	閥座彈簧	17-7PH	17-7PH	17-7PH	17-7PH

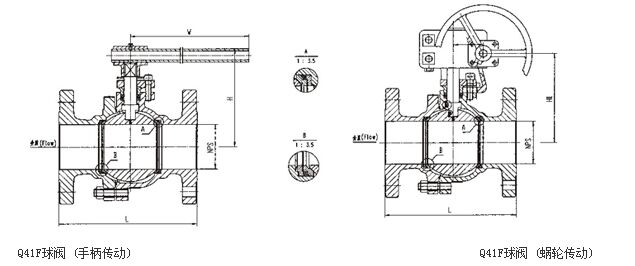

■ Q41F法蘭式鑄鋼球閥主要外形圖：

■ Q41F法蘭式鑄鋼球閥主要連接尺寸及重量：

PN1.6 MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5 MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6.5	9	12	20	25	44	75	105	200

PN4.0 MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(㎏)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4 MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10.0 MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	10	15	18	25	32	46	75
