上海吉邁閥門制造有限公司主要生產≦J44F46襯氟角式截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

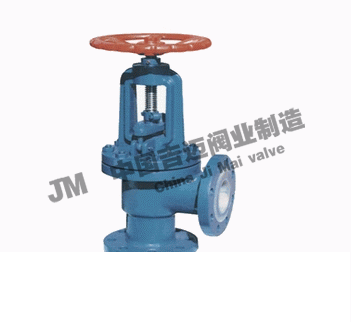

J44F46襯氟角式截止閥產品概述：

J44F46襯氟角式截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用. 襯氟角式截止閥執行標準
襯氟截止閥主要技術參數

襯里、閥座	適用溫度(℃)	適用介質
PTFE(F4)	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE(F3)	≤120
FEP(F46)	≤150
PFA(可熔性F4)	≤180
PVDF(F2)	≤100
RPTFE(RF4)	≤180

襯氟截止閥主要零件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3

襯氟截止閥主要外形連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H1	H2	W（kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	12	250	275	8
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	0120	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	140	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	160	355	400	27
80		155	195	160	135		22	4-Φ18	160	400	450	42
100	4	175	215	180	155	3	22	8-Φ18	180	455	495	50
125	5	200	245	210	185	3	24	8-Φ18	10	530	560	64
150	6	240/225	280	240	210		24	8Φ18	240	605	650	85
200	8	275	335	295	265	3	26	8-Φ18	240	650	770	105
250	10	325	390	350	320	3	28	12-Φ23	280	680	800	135
300	12	375	440	400	368	4	28	12-Φ23	280	710	835	155

15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	120	250	275	8.5
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	160	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	180	355	400	27
80	3	155	195	160	135	3	22	8-Φ18	240	400	450	42
100	4	175	215	180	155	3	24	8-Φ18	240	455	495	50
125	5	200	245	210	185	3	26	8-Φ18	280	530	560	64
150	6	240/255	280	240	210	3	28	8-Φ23	320	605	650	85
200	8	275	335	295	165	3	30	8-Φ23	360	650	770	155

15	1/2	65/90	95	65	45	2	16	4-Φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-Φ14	120	250	275	8.8
25		80/100	115	85	65	2	16	4-Φ14	140	260	290	11
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	290	325	13
40	1 1/2	100/115	145	110	85	3	18	4-Φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-Φ18	180	355	400	31
