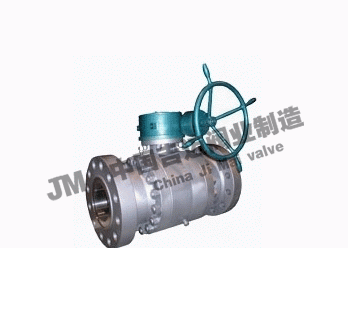

美標固定球閥Q47F

上海吉邁閥門制造有限公司主要生產≦美標固定球閥Q47F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

固定球閥，球體帶有固定軸的球閥，稱為固定球閥。美標固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座

1、結構特點
2、整體結構
如圖5所示。具有全通道、緊急密封、防火等特點。
3、全通徑
閥門流道孔直徑與管和徑內徑一致，更于管線清掃。
4、阻塞與排泄
閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：
① 事前可檢查閥座是否泄漏損傷；
②減少介質更換對閥門的污染；
③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。（如圖5所示排泄裝置是排污塞）
5、自動泄壓
閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。
6、防火結構
采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。
7、緊急密封
閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。
8、閥桿加長
閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。

二、主要零件材料

零件名稱	普通碳素鋼系列	不銹鋼系列	低溫鋼系列	抗硫系列
				Gb標準	NACE標準
閥體、左體、底蓋	A216-WCB	A351-CF8、CF8M、CF3、CF3M	A352-LCB、LCC	A216-WCB	A351-CF8M
球體	A216-WCB+HCr	A351-CF8、CF8M、CF3、CF3M	A352-LCB、LCC	A216-WCB+HCr	A351-CF8M
閥座	PTFE；燒結碳纖維；金屬+橡膠組件
上、下閥桿	A182-F6a	A182-F304、316	A182-6a	318	A182-F316
閥座支承點		A182-F304、316	LF2·Zn	A105·Zn	A182-F316
閥桿填料	PTFE；碳纖維
上、下閥桿軸承、止推軸	金屬襯PTFE；燒結碳纖維
填料壓環	A182-F6aA182-F6a	A182-F304、316	A182-F6a	A182-F6a	A182-F316
彈簧	3yc-7
雙頭螺柱	A193-B7	A193-B8 B8M	A320-17	A193-B7	A193-B7
螺母	A194-2H	A193-8M	A194-4	A194-2H	A194-2H
壓蓋	A216-WCB,A105
排污塞	A105	A182-F304、316	Lf2	A105	A182-F316

■主要尺寸及重量：    Q47型、Q347型ANSI CLASS150、300、400固定球閥

■CLASS 150

公稱通徑		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	283	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1542	1753
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542	1727	1880
H1		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
H2		107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
E								116	116	171	171	257	257	257	150	83	83	123	123
F								350	350	420	420	400	400	400	410	650	650	735	735
W		230	400	400	650	1050	1050	600	600	800	800	800	500	800	800	800	800	800	800
W(kg)		12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320

■CLASS300

公稱通徑		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542	1724	1887
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542	1727	1880
H1		102	114	127	152	184	219	273	360	395	430	470	580	580	700	800	950	1100	1200
H2		107	125	152	178	300	330	398	495	580	625	670	840	840	1050	1100	1150	1247	1374
E								116	116	171	171	257	257	257	150	83	83	123	123
F								350	350	420	420	400	400	400	410	650	650	735	735
W		230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
W(kg)		15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860	8684	10300

■CLASS400

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
D1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H1		114	124	133	159	250	294	395	445	500	530	660	800	900
H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
E		116	116	116	116	116	171	171	257	257	257	150	83	123
F		350	350	350	350	350	420	420	400	400	400	410	650	735
W		600	600	600	600	600	800	800	800	800	800	800	800	800
W(kg)		23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700

■CLASS600

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
D1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	432	559	597	787	838	889	991	1194	1397	1549
	BW	295	333	359	435	562	600	791	841	892	994	1200	1407	1562
H1		114	124	133	159	250	294	395	445	500	530	660	800	900
H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
E		116	116	116	116	116	171	171	257	257	257	150	83	123
F		350	350	350	350	350	420	420	400	400	400	410	650	735
W		600	600	600	600	600	800	800	800	800	800	800	800	800
W(kg)		35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700

■CLASS900

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
D1		51	64	76	102	152	203	254	305	324	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H1		217	241	259	297	360	322	420	470	510	600	700	720	810
H2		126	158	191	216	270	394	502	572	675	762	866	894	956
E		116	116	116	116	171	171	257	257	150	150	180	180	220
F		350	350	350	350	420	420	420	400	410	410	650	650	735
W		600	600	600	600	800	800	800	800	800	800	800	800	800
W(kg)		50	60	80	125	270

■CLASS1500

公稱通徑		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
D1		51	64	76	102	146	194	241	289	318	362	395	440	504
L	RF	368	419	381	546	705	832	991	1130	1257	1384	1537	1664	1689
	BW	371	422	384	549	711	941	1000	1146	1276	1407	1559	1686	1902
H1		126	158	191	216	296	378	495	542	590	670	710	750	850
H2		217	241	259	297	365	475	578	696	761	831	900	950	1080
E		116	116	116	116	171	257	257	150	150	180	220	220	280
F		350	350	350	350	420	400	400	410	410	650	735	735	735
W		600	600	600	600	800	800	800	800	800	800	800	800	800
W(kg)		50	75	117	216	380

■PN1.6MPa

公稱通徑	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
D1	51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
H1	102	114	127	152	184	219	273	364	395	430	470	550	580	700	800	950	1100	1200
H2	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
E							116	116	171	171	257	257	257	150	83	83	123	123
F							350	350	420	420	400	400	400	410	650	650	735	735
W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
W(kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3450	450	5940	7540	9320

■PN2.5MPa

公稱通徑	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
D1	51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	178	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
H1	102	114	127	152	184	219	273	364	395	430	470	550	580	700	800	950	1100	1200
H2	107	125	152	178	300	330	389	495	580	625	670	698	840	1050	1100	1150	1247	1374
E							116	116	171	171	257	257	257	150	83	123	123
F							350	350	420	420	400	400	400	410	650	650	735	735
W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
W(kg)	15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860	8684	10300

■PN4.0MPa

公稱通徑	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
D1	51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	178	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
H1	102	114	127	152	184	219	273	364	395	430	470	550	580	700	800	950	1100	1200
H2	107	125	152	178	300	330	389	495	580	625	670	698	840	1050	1100	1150	1247	1374
E							116	116	171	171	257	257	257	150	83	83	123	123
F							350	350	420	420	400	400	400	410	650	650	735	735
W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
W(kg)	15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860	8684	10300

■PN6.4MPa

公稱通徑	50	65	80	100	150	200	250	300	350	400	500	600	700
D1	51	64	76	102	152	203	254	305	337	387	489	591	686
L	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
H1	114	124	133	159	250	294	395	445	500	530	660	800	900
H2	108	155	197	235	300	374	445	512	550	615	810	1010	1180
E				116	116	171	171	257	257	257	150	83	123
F				350	350	420	420	400	400	400	410	650	735
W	650	650	650	600	600	800	800	800	800	800	800	800	800
W(kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700

■PN10.0MPa

公稱通徑	50	65	80	100	150	200	250	300	350	400	500	600	700
D1	51	64	76	102	152	203	254	305	337	387	489	591	686
L	292	330	356	432	559	660	787	838	889	991	1194	1397	1549
H1	114	124	133	159	250	294	395	445	500	530	660	800	900
H2	108	155	197	235	300	374	445	512	550	615	810	1010	1180
E				116	116	171	171	257	257	257	150	83	123
F				350	350	420	420	400	400	400	410	650	735
W	650	650	650	600	600	800	800	800	800	800	800	800	800
W(kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
