產品概述：

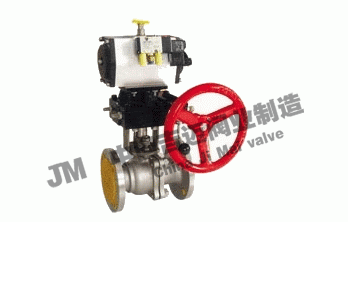

氣動O型切斷球閥(俗稱氣動切斷球閥)，是由球閥及單(雙)作用活塞式氣動執行器組成，氣動O型切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。氣動O型切斷球閥(氣動切斷球閥)采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。氣動O型切斷球閥(氣動切斷球閥)根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

1、流體阻力小、球閥是所有閥門類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

二、氣動O型切斷球閥 主要技術參數

1、閥體

閥體形式	兩段式鑄造球型閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥體材料	鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)

2、閥內件

閥芯形式	O型球體閥芯+電子拋光
流量特性	近似快開特性
閥芯材料	不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理

2、執行器

執行器型號	GT、ST、AT、AW系列單、雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、氣動O型切斷球閥 主要性能指標

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準

四、氣動O型切斷球閥 主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
壓力等級	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.5～0.7MPa

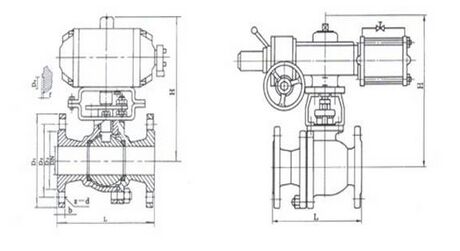

五、氣動O型切斷球閥 外形尺寸圖

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1、A	根據所配氣動執行機構而定
PN1.6MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-Φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2	46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-Φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-Φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.3MPa法蘭連接尺寸
D	105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1	75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-Φd	4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36

六、氣動O型切斷球閥 外形連接尺寸
