Q61F三片式活接對焊球閥

上海吉邁閥門制造有限公司主要生產≦Q61F三片式活接對焊球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

 【產品名稱：三片式活接對焊球閥、三片式焊接球閥、外螺紋三片式焊接球閥】

【產品型號：Q21F、Q61F】

【產品壓力：1.6-6.4MPa】

【產品材質：不銹鋼】

一、Q61F三片式活接對焊球閥產品概述：

1.公稱壓力(MPa)1.6-6.42.適用溫度℃-20℃-232℃-350℃3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)

二、Q61F三片式活接對焊球閥主要材料：

序號	零件名稱	材質
1	螺栓	不銹鋼SS304
2	彈簧墊圈	不銹鋼SS304
3	螺母	不銹鋼SS304
4	閥蓋	不銹鋼CF8/CF8M
5	螺母	不銹鋼CF8
6	套管	不銹鋼CF8
7	墊圈	聚四氟乙烯PTFE
8	閥體	不銹鋼CF8/CF8M
9	球	不銹鋼CF8
10	閥座	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料	聚四氟乙烯PTFE
13	壓緊螺母	不銹鋼SS304
14	手柄	不銹鋼SS304
15	彈簧墊圈	不銹鋼SS304
16	螺母	不銹鋼SS304
17	鎖片	不銹鋼SS304
18	手柄套	塑料

三、Q61F三片式活接對焊球閥主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20

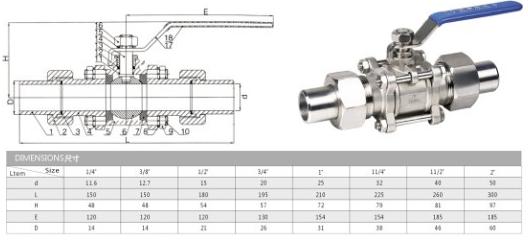

三、Q61F三片式活接對焊球閥圖紙：
