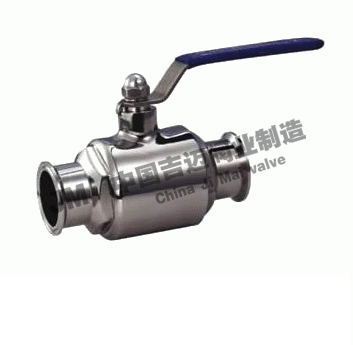

衛生級球閥

產品概述：

 衛生級球閥流體阻力小：球閥是所有閥類中流體阻力最小的一種。開關迅速、方便：只要閥桿轉動90°，球閥就完成了全開或者全關動作，很容易實現快速啟閉。閥座密封性能好。大多數球閥的密封圈都采用聚四氟乙烯等彈性材料制造，軟密封結構易于保證啟封，而且球閥的密封力隨著介質壓力的增高而增大。閥桿密封可靠。

球閥啟閉時閥桿只作旋轉運動而不作升降運動，閥桿的填料密封不易破壞，且閥桿倒密封的密封力隨著介質壓力的增高而增大。由于聚四氟乙烯等材料具有良好的自潤滑性，與球閥球體的磨擦損小，故球閥的使用壽命長。生級無滯留液球閥可配置氣動、電動、液動等多種驅動機構，實現遠距離控制和自動化操作。球閥閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒

衛生級球閥產品特征：

公稱壓力	適用穩定范圍	適用介質	螺紋類型
1.6-6.4MPa	-20～232℃～350℃	水、油、氣及某些腐蝕性液體（W。O。G）	G。NPT。BSPT。BSP。DI259/2999

衛生級球閥主要連接尺寸及重量

SIZE	1/4"	143/8"	17.51/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5

衛生級球閥主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304
