產品型號：Q941F
產品口徑：DN50-DN300
產品壓力：1.6mpa~6.4mpa
連接方式：法蘭，絲扣
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦智能電動球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

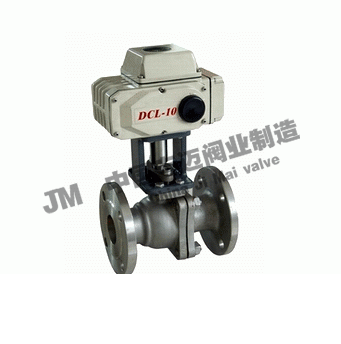

智能電動球閥產品概述：
智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
ZDJR智能電動O型調節球閥閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
ZDJR智能電動O型調節球閥閥內組件
閥芯形式： O型閥芯
流量特性：快開型
材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封。

ZDJR智能電動O型調節球閥具有理想流量特性表

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

ZDJR智能電動O型調節球閥執行機構

類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

ZDJR智能電動O型調節球閥規格參數

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

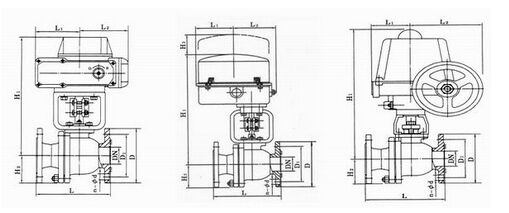

ZDJR智能電動O型調節球閥外形尺寸

公稱通徑DN

L

D

H

L1

D1

b

Z-Ød

H1

L2

壓力

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

15

130/130/130

95

275

157

65

14/16/16

4-14

48

208

20

140/140/140

105

280

157

75

14/16/16

4-14

53

208

25

150/150/150

115

287

157

85

14/16/16

4-14

58

208

32

165/165/180

135

384

208

100

16/18/18

4-18

68

208

40

180/180/200

145

312

208

110

16/18/18

4-18

73

208

50

200/200/220

160

325

208

125

16/20/20

4-18

80

208

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

256

80

250/250/280

195

365

256

160

20/22/22

8-18

98

256

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

256

125

320/320/400

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

256

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

256

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

256

250

630 750

405 470

545

380

300

750 870

460 530

580

380

智能電動球閥安裝示意圖：

智能電動球閥安裝示意圖
