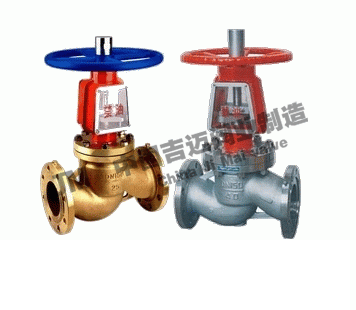

JY41Y、JY41W氧氣專用截止閥

產品概述：

JY41Y、JY41W氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。

【產品特點】1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能

2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠

【性能參數】

公稱通徑（DN）		15－400
公稱壓力（MPa）		1.6	2.5	4.0
試驗壓力 （MPa）	強度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
適用溫度		≤200℃
適用介質		氧氣
閥體		硅黃銅、不銹鋼
閥桿		不銹鋼
閥芯		銅、不銹鋼
填料		聚四氟乙烯

主要外形和連接尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	Do
凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-Φ14	305	160
	32	180	135	100	78	16	4-Φ18	316	160
	40	200	145	110	85	16	4-Φ18	328	180
	50	230	160	125	100	16	4-Φ18	356	200
	65	290	180	145	125	18	4-Φ18	389	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	460	320
	125	400	245	210	185	22	8-Φ18	528	320
	150	480	280	240	210	24	8-Φ23	668	450
	200	600	335	295	265	26	26-Φ23	795	500
	250	650	405	355	320	30	30-Φ25	910	560
	300	750	460	410	375	30	30-Φ25	1200	640
	350	850	520	470	435	34	34-Φ25	1200	720
	400	950	580	525	485	36	36-Φ30	1560	800
