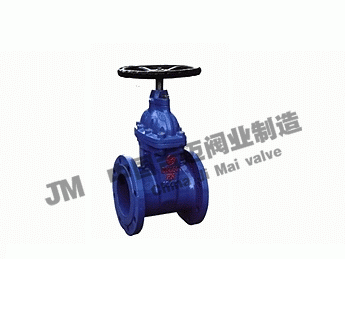

暗桿軟密封閘閥Z45X產品概述：
軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。彈性座封軟密封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
應用范圍：
彈性座封軟密封閘閥特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃氣與煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上。
結構特點：
平底式閥座
軟密封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通，不易沉積雜物，也不會對介質造成二次污染。
全包覆閘板
閘板采用球鐵QT500-7骨架整體包覆高性能橡膠，成熟的硫化技術和先進的硫化工藝，徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。
閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。
在線更換密封圈
特殊軸封結構，全開時可在線不停水更換密封圈；
可靠的上密封
閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。
防腐性能
殼體（球鐵QT500-7）內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固，絕不露鐵； 中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。
食品級衛生要求
閘閥內腔噴涂無毒環氧樹脂粉末，符合DVGW標準（德國），遠高于GB/T17219要求； 閥桿、閥桿螺母等內件采用不銹鋼或青銅，不受水腐蝕； 包覆橡膠符合飲用水衛生標準
附加功能
可提供閥門開度指示、地下直埋、防盜鎖控等附加功能。
標準規范：
設計制造標準：CJ/T 216-2005、JB/T6376-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
|
序號NO
|
零件號碼Number
|
零件名稱Name
|
材質Material
|
|
1
|
RV-01
|
閥體
|
球墨鑄鐵、灰鑄鐵
|
|
2
|
RV-02
|
密封圈
|
NBR
|
|
3
|
RV-03
|
閥蓋
|
球墨鑄鐵、灰鑄鐵
|
|
4
|
RV-04
|
O-RING
|
NBR
|
|
5
|
RV-05
|
防塵罩
|
NBR
|
|
6
|
RV-06
|
固定螺栓
|
鋼制或鍍鋅螺栓
|
|
7
|
RV-07
|
傳動帽
|
球墨鑄鐵、灰鑄鐵
|
|
8
|
RV-08
|
閥門
|
球墨鑄鐵外覆EPDNM或NBR
|
|
9
|
RV-09
|
銅螺母
|
青銅
|
|
10
|
RV-10
|
閥桿
|
2Cr13
|
|
11
|
RV-11
|
螺栓
|
鋼制或鍍鋅螺栓
|
|
12
|
RV-12
|
O-RING
|
NBR
|
|
13
|
RV-13
|
止推軸承
|
青銅
|
|
14
|
RV-14
|
O-RING
|
NBR
|
|
15
|
RV-15
|
軸蓋
|
球墨鑄鐵、灰鑄鐵
|
|
16
|
RV-16
|
螺栓
|
鍍鋅螺栓
|
|
17
|
RV-17
|
手輪
|
灰鑄鐵
|
彈性座封軟密封閘閥外形連接尺寸及重量：
|
產品代號
|
公稱通徑
|
L
|
D1
|
D2
|
D3
|
Hmax
|
B
|
F
|
N-φd
|
螺栓
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
|
RVC(H)X-005
|
50
|
178
|
99
|
125
|
165
|
340
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0065
|
65
|
190
|
118
|
145
|
185
|
370
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0080
|
80
|
203
|
132
|
160
|
200
|
410
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0100
|
100
|
229
|
156
|
180
|
220
|
450
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0125
|
125
|
254
|
184
|
210
|
250
|
480
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0150
|
150
|
267
|
211
|
240
|
285
|
550
|
19
|
3
|
8-23
|
M20
|
|
RVC(H)X-0200
|
200
|
292
|
266
|
295
|
340
|
630
|
20
|
3
|
8-23
|
12-23
|
M20
|
|
RVC(H)X-0250
|
250
|
330
|
319
|
350
|
355
|
405
|
750
|
22
|
3
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0300
|
300
|
356
|
370
|
400
|
410
|
460
|
820
|
24.5
|
4
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0350
|
350
|
381
|
429
|
160
|
470
|
520
|
980
|
26.5
|
4
|
16-23
|
16-28
|
M20
|
M24
|
|
RVC(H)X-0400
|
400
|
406
|
480
|
515
|
525
|
58
|
1010
|
28
|
4
|
16-28
|
16-31
|
M24
|
M27
|
|
RVC(H)X-0450
|
450
|
432
|
530
|
565
|
585
|
640
|
1270
|
30
|
4
|
20-28
|
20-31
|
M24
|
M27
|
|
RVC(H)X-0500
|
500
|
457
|
585
|
620
|
650
|
715
|
1270
|
31.5
|
4
|
20-28
|
20-34
|
M24
|
M30
|
|
RVC(H)X-0600
|
600
|
508
|
685
|
725
|
770
|
810
|
840
|
1390
|
36
|
5
|
20-31
|
20-37
|
M27
|
M33
|
軟密封閘閥備注：
DN50-600mm法蘭鉆孔GB/T17241.6標準制造.
DN50-200mm法蘭外徑(D3)依PN10/16標準制造，DN250-500mm則符合PN16標準。
DN600mm法蘭外徑(D3)1.0Mpa符合JISG5527-7標準,1.6Mpa標準。
兩端面距(結構長度L)符合GB12221之短體型標準。
RVXX表示非明桿式閘閥，RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式附信號顯示器。
RCEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
PN25級另行訂制。閥門供應網若有變更尺寸，恕不另行通知。
