產品型號：J13W
產品口徑：DN6-DN25
產品壓力：16.0mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J13W-160P內螺紋針形閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
J13W-160P內螺紋針形閥產品概述：

針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。手動截止閥、球閥可安裝在管路的任何位置上。

【主要外形及連接尺寸】

公稱直徑DN(mm)

管螺紋G

尺寸

重量

Do

L

H

H1

d

6

1/4

60

55

90

100

4

0.63

10

3/8

60

60

92

102

5

0.65

15

1/2

65

65

97

107

6

0.8

20

3/4

80

80

109

121

8

1.07

25

1

100

90

122

132

10

1.8

32

11/4

140

128

180

191

15

5.0

【主要性能規范】

型號	公稱壓力(Mpa)	試驗壓力PS(Mpa)			工作壓力(Mpa)	工作溫度(℃)	適用介質
型號	公稱壓力(Mpa)	殼體	密封(液)	密封(氣)	工作壓力(Mpa)	工作溫度(℃)	適用介質
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J13W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

【主要零件材料】

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J13W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
			聚四氟乙稀、柔性石墨

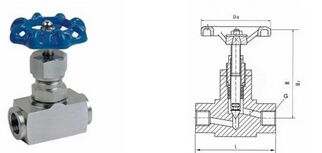

J13W-160P內螺紋針形閥結構圖紙：

J13W-160P內螺紋針形閥結構圖紙
