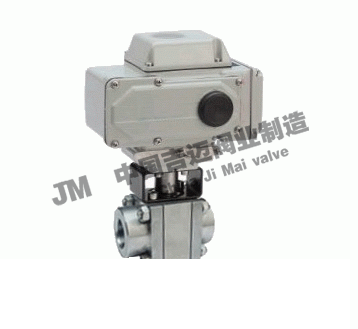

Q911N電動高壓球閥

上海吉邁閥門制造有限公司主要生產≦Q911N電動高壓球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

 Q911N型電動高壓球閥屬于球閥的一種。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通型則用于分配介質和改變介質的流向。球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

電動高壓球閥 規格參數

JM系列執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列 電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN50-80	DN100-800-1200
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃



主要零件材料

單位:mm

零件名稱	閥體	球體	閥桿	密封圈
Q11N-100C  Q11N-160C  Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龍
Q11N-100P  Q11N-160P  Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R  Q11N-160R  Q11N-320R	316/1Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

美標主要尺寸 600Lb 900Lb

單位:mm

口徑	d	L	L1	H	W	D	L3
	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991標準

國標主要尺寸

單位:mm

公稱通徑	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸					管螺紋	尺寸
		d	L	H	W	E		H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

 訂貨說明

電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V

介質類型、溫度、壓力

控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型

智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
