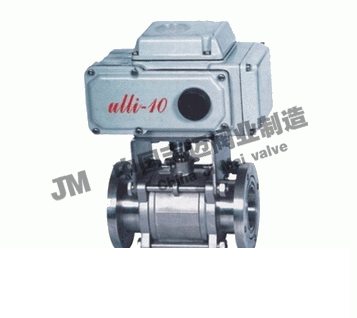

GUD型電動高真空(壓力)球閥

上海吉邁閥門制造有限公司主要生產≦GUD型電動高真空(壓力)球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

GUD型-電動高真空球閥（壓力）球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

GUD型-電動高真空球閥主要技術性能

Main Technical Performance

　閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.LS.

　適用溫度：Applicable Temperature 　-30～＋150℃

　-30～＋150℃（PPL密封）

　關閉時間：Close time 　≤30S

　適用范圍：Applicability

　連接型式　Loose Flange 　使用壓力范圍（Pa）

　活套法蘭（GB6070、JB919） 　0.6×106～1.3×10-4

　焊接法蘭（GB6070、JB919） 　1.6×106～1.3×10-4

　快卸法蘭（GB4982） 　0.1×106～1.3×10-4

　螺紋連接　Threaded Connection 　1.6×106～1.3×10-4



閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-30～ 150℃ 　-30～ 150℃（PPL密封）
關閉時間：Close time	≤30S
適用范圍：Applicability
連接型式　Loose Flange	使用壓力范圍（Pa）
活套法蘭（GB6070、JB919）	0.6×106～1.3×10-4
焊接法蘭（GB6070、JB919）	1.6×106～1.3×10-4
快卸法蘭（GB4982）	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

 電動高真空球閥螺紋連接的外形及連接尺寸（圖一）

Model 型號	DN	G	H	E	L
GUD-10（G）	10	1/4"	153	157	68
GUD-16（G）	16	1/2"	172	157	72
GUD-20（G）	20	3/4"	178	157	82
GUD-25（G）	25	1"	187	157	90
GUD-32（G）	32	1-1/4"	206	157	112
GUD-40（G）	40	1-1/2"	212	157	120
GUD-50（G）	50	2"	265	157	145
GUD-63（G）	63	2-1/2"	305	207	185
GUD-80（G）	80	3"	330	207	210
GUD-100（G）	100	4"	350	207	268

活套法蘭連接（GB6070）（圖二）

Model 型號	DN	D	Do	H	E	L	n-φc
GUD-10（F）	10	55	40	153	157	84	4-φ6.6
GUD-16（F）	16	60	45	172	157	84	4-φ6.6
GUD-25（F）	25	70	55	187	157	114	4-φ6.6
GUD-32（F）	32	90	70	206	157	140	4-φ9
GUD-40（F）	40	100	80	212	157	160	4-φ9
GUD-50（F）	50	110	90	265	157	170	4-φ9
GUD-63（F）	63	130	110	305	207	195	4-φ9
GUD-80（F）	80	145	125	330	207	203	8-φ9
GUD-100（F）	100	165	145	350	207	280	8-φ9

快卸法蘭連接（GB4982）（圖三）

Model 型號	DN	D1	D	H	E	L
GUD-10（KF）	10	12.2	30	153	157	84
GUD-16（KF）	16	17.2	30	172	157	84
GUD-25（KF）	25	26.2	40	187	157	114
GUD-32（KF）	32	34.2	55	206	157	140
GUD-40（KF）	40	41.2	55	212	157	160
GUD-50（KF）	50	52.2	75	265	157	170
